Стоп-сигнал Delta в сборе с креплением VDK

Стоп-сигнал Delta в сборе с креплением VDK — задний световой прибор мопеда, который сообщает едущим сзади о торможении. Его меняют при повреждении корпуса или рассеивателя, разрушении крепления и неисправностях самого фонаря. Исполнение в сборе с креплением подходит для замены повреждённого фонаря целиком, когда восстановление отдельных частей уже нецелесообразно.

Конструкция

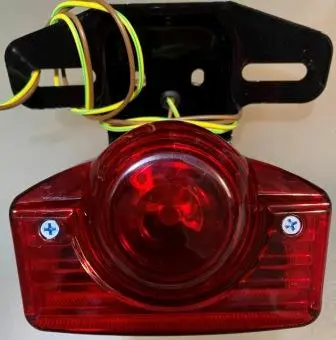

Красный рассеиватель имеет выступающую круглую центральную часть и широкую нижнюю часть с рельефной поверхностью. Справа и слева расположены два винта. Над фонарём находится чёрный кронштейн с продолговатыми монтажными отверстиями; к фонарю подведены провода. При подборе учитывают не только очертания красной части, но и положение кронштейна относительно корпуса: от этого зависит, как прибор встанет на штатное место.

Когда нужна замена

Трещины и сколы рассеивателя открывают путь влаге и грязи. Повреждённые посадочные места винтов мешают плотно закрепить детали, а погнутый или треснувший кронштейн может привести к перекосу и раскачиванию фонаря на неровностях. Повод для осмотра — также потемневшие контакты, повреждённая изоляция проводов и прерывистое свечение при вибрации.

Если стоп-сигнал не включается, сначала проверяют питание, соединения и выключатель сигнала торможения. Обрыв проводки или плохой контакт могут давать те же симптомы, что и неисправность фонаря. Замена исправного прибора в таком случае не устранит причину. Вместе с ним стоит осмотреть ответные контакты проводки и крепёж на мопеде: окисление и ослабленные соединения способны быстро вернуть проблему.

Что сверить при подборе

Сопоставьте снятый фонарь с новым по форме корпуса, расположению и расстоянию между отверстиями крепления, направлению выхода проводов. Проверьте, хватает ли места для выступающей центральной части и не будет ли корпус касаться соседних деталей. Продолговатые отверстия кронштейна не отменяют проверки размеров и положения точек установки.

Отдельно сравните способ подключения, число проводов и назначение каждого контакта. Цвет изоляции сам по себе не подтверждает совпадение подключения. Рабочее напряжение и параметры источника света сверяют с требованиями мопеда и снятого фонаря. Ошибка в этих параметрах может привести к отсутствию свечения, неправильной работе сигнала или повреждению светотехники.

Установка и проверка

Отключите питание, зафиксируйте расположение прежних соединений и снимите повреждённый фонарь. Очистите место крепления, осмотрите отверстия и прилегающие поверхности. Новый прибор сначала закрепите без окончательной затяжки, выровняйте и убедитесь, что провода проходят свободно. Они не должны натягиваться, попадать под кронштейн или тереться об острые кромки.

Подключите провода по назначению контактов и надёжно закрепите соединения. Затягивайте крепёж равномерно, без деформации корпуса и рассеивателя. После подключения питания проверьте срабатывание стоп-сигнала от предусмотренных на мопеде органов управления тормозами, устойчивость свечения и неподвижность фонаря. Перекос, люфт или натяжение проводов нужно устранить до эксплуатации.
