Коробка передач в сборе Delta под сепаратор VDK

Коробка передач в сборе Delta под сепаратор VDK предназначена для замены внутреннего механизма КПП мопеда. Она передаёт вращение через выбранную пару шестерён и меняет соотношение оборотов и тяги на выходе из коробки. Такой узел нужен при повреждении валов, зубьев или элементов зацепления, когда ремонт отдельных деталей уже не решает проблему износа механизма.

Конструкция и исполнение

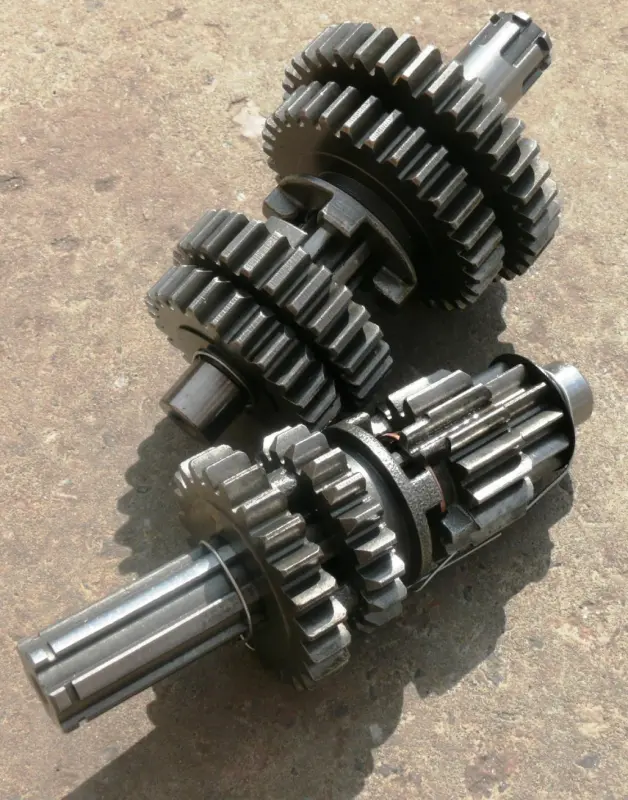

Основу сборки составляют два вала с шестернями. На валах расположены зубчатые колёса разного диаметра, шлицевые участки и выступы включения передач. Зубья передают нагрузку между валами, а элементы включения связывают выбранную передачу с валом. Поэтому при оценке состояния коробки проверяют не только целостность зубьев, но и поверхности, которые удерживают передачу под нагрузкой.

Обозначение «под сепаратор» нужно учитывать при подборе: соответствующий участок вала и его опора должны совпадать с устройством снятой коробки. Одного названия модели недостаточно для проверки посадок. Различие в форме конца вала, расположении упора или длине посадочного участка может помешать правильной сборке и изменить осевое положение шестерён.

Когда требуется замена

Повод разобрать и проверить КПП — самопроизвольное выключение передачи, повторяющийся хруст при переключении, посторонний гул или рывки при движении на определённой передаче. Эти признаки могут сопровождать износ зубьев, скругление выступов включения и увеличение люфта. Однако похожие нарушения бывают при неисправности вилок переключения или опор валов, поэтому причину устанавливают по состоянию разобранного механизма.

Сколы зубьев, трещины, задиры на посадочных поверхностях и повреждённые шлицы требуют особенно внимательной проверки. Работа с недостаточной смазкой, ударные нагрузки и неполное включение передач ускоряют износ сопряжённых деталей. Если несколько шестерён и валов повреждены одновременно, замена сборки позволяет не оставлять в коробке изношенные детали рядом с новыми.

Что сверить со снятой коробкой

• Общую длину каждого вала, форму концов, расположение уступов и канавок под фиксаторы.
• Диаметры и длину посадок под опоры, в том числе участок под сепаратор.
• Число и профиль шлицов, количество зубьев и расположение шестерён на обоих валах.
• Форму выступов включения, ответных пазов и дорожек, с которыми взаимодействуют вилки переключения.

Сравнивать нужно оба вала как сопряжённую пару. Даже при совпадении наружных посадок искажённое взаимное положение шестерён может вызвать неполное зацепление, шум и затруднённое переключение. Проверка по снятой сборке и документации двигателя помогает избежать такой ошибки.

Особенности установки

Замена требует доступа к внутренней части картера двигателя. При разборке сохраняют порядок шайб, втулок и стопорных колец. Посадочные поверхности очищают, из картера удаляют продукты износа, а опоры валов, сепаратор и вилки переключения осматривают. Повреждённые фиксаторы и изношенные сопряжённые детали заменяют; нарушенные при разборке уплотнения также требуют внимания.

При сборке смазывают трущиеся поверхности и устанавливают валы с положенными упорными деталями. До окончательного закрытия картера проверяют свободное вращение, осевые зазоры и последовательное включение передач с проворачиванием валов вручную. Если механизм заедает, усилием стяжки картера это не исправляют: проверяют посадки и порядок сборки. Неверная установка может привести к перегрузке опор и повреждению зубьев.
