Крышка генератора левая Delta (139FMB) под генератор на шесть катушек VDK

Левая крышка генератора для Delta с двигателем 139FMB рассчитана на исполнение генератора с шестью катушками. Она закрывает генератор со стороны левой части двигателя, защищает его от внешнего воздействия и образует наружную часть корпуса. При подборе учитывают не только обозначение двигателя, но и устройство установленного генератора: крышка должна подходить по креплениям, посадочному контуру и внутреннему пространству.

Конструкция и назначение

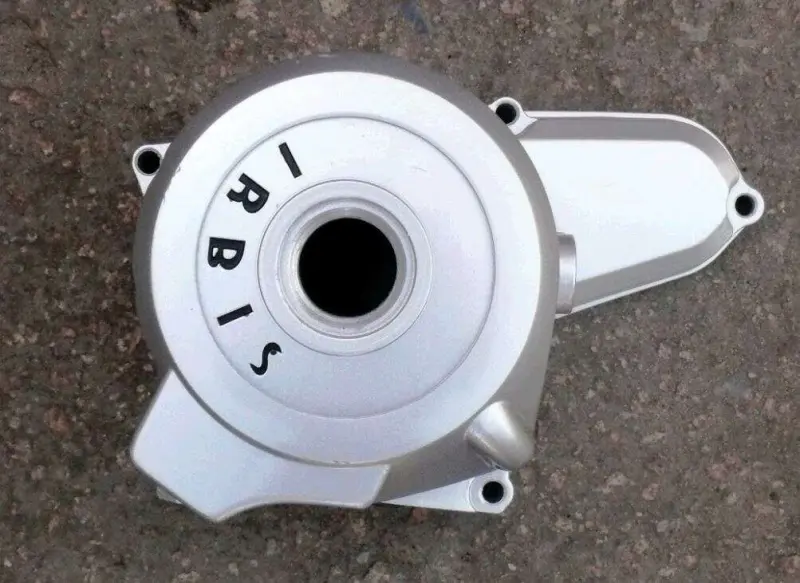

Крышка серебристого цвета, с округлой основной частью, вытянутым боковым участком и крепёжными ушками по краям. В центре предусмотрено круглое отверстие с посадочной поверхностью. На наружной стороне нанесена надпись IRBIS. Форму корпуса, расположение отверстий и посадку центрального закрывающего элемента нужно сопоставить со снятой крышкой: одна надпись не определяет взаимозаменяемость.

Сама крышка не вырабатывает ток и не формирует импульс зажигания. Её задача — закрывать генератор и сохранять предусмотренное конструкцией пространство вокруг его деталей. Повреждение корпуса может открыть путь грязи и влаге, а деформация внутрь — уменьшить зазор до вращающихся частей. Поэтому при замене оценивают не только внешний вид, но и состояние прилегающих поверхностей.

Когда требуется замена

Поводом для замены служат трещины после удара, сколотые крепёжные ушки, повреждение посадки центрального элемента и искривление плоскости прилегания. Насторожить должны неплотный стык, следы касания внутри крышки или невозможность равномерно закрепить её штатными болтами. Неглубокие наружные царапины сами по себе не означают, что корпус потерял работоспособность; важнее целостность креплений и правильная посадка.

Что сверить при подборе

• Количество катушек установленного генератора и соответствие его исполнения крышке.
• Контур прилегания к двигателю, число и расположение крепёжных отверстий, форму бокового участка.
• Глубину корпуса и выступы с внутренней стороны, которые могут влиять на зазор до генератора.
• Размер и устройство центрального отверстия, посадку закрывающего элемента и его уплотнения.
• Расположение проходов для проводов и уплотняющих деталей, если они предусмотрены на снятой крышке.

Особенности установки

Работу выполняют на остывшем двигателе с выключенным зажиганием. Сначала очищают область вокруг крышки, затем снимают её, сохраняя порядок расположения болтов: крепёж разной длины нельзя переставлять произвольно. Открытый генератор осматривают на следы контакта с корпусом, а проводку рядом — на перетирание и повреждение изоляции. Обнаруженные причины касания устраняют до установки новой детали.

Поверхности стыка очищают от загрязнений и остатков старого уплотнения, не повреждая посадочную плоскость. Прокладку, уплотняющие кольца и центральный закрывающий элемент проверяют отдельно; изношенные детали заменяют. При примерке крышка должна садиться без перекоса и усилия. Подтягивать неподходящий корпус болтами нельзя: это может расколоть ушки, нарушить прилегание или вызвать касание генератора.

Болты затягивают постепенно и равномерно, соблюдая требования руководства по двигателю. Провода и уплотнения не должны попадать под кромку. После сборки проверяют плотность стыка и отсутствие постороннего шума. Скрежет или следы трения требуют остановки двигателя и проверки посадки крышки.
