Электростартер Honda LEAD 90 (Z-9, D-9mm) VDK

Электростартер Honda LEAD 90 (Z-9, D-9mm) VDK предназначен для запуска двигателя скутера. Он преобразует электрическую энергию в вращение и через механизм привода прокручивает коленчатый вал до начала самостоятельной работы двигателя. Стартер нужен именно на этапе пуска: если мотор уверенно прокручивается, но не заводится, причину следует искать не только в стартере.

Конструкция и работа

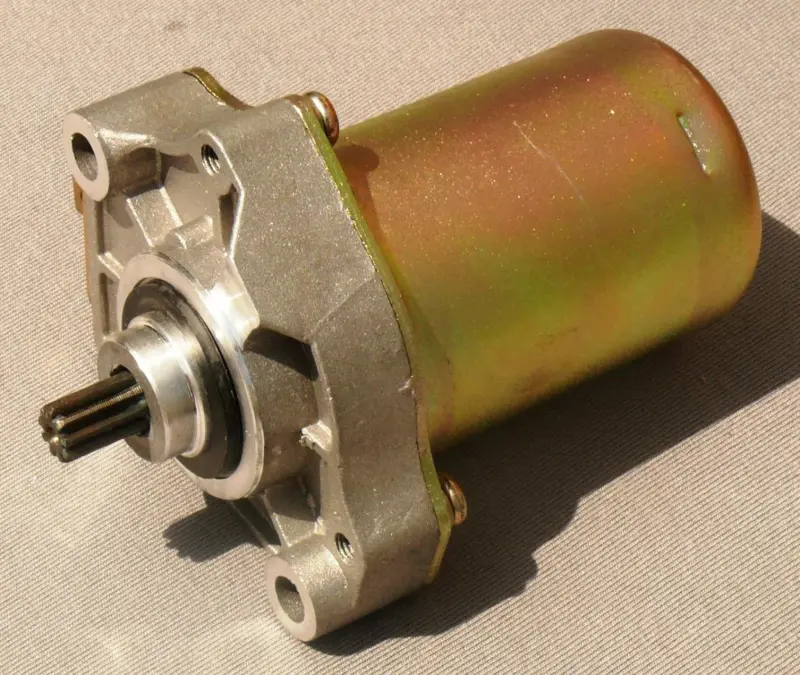

У стартера цилиндрический корпус, передняя крышка с крепёжными проушинами и выступающий зубчатый вал. Корпус размещает электродвигатель, проушины задают положение детали на двигателе, а вал передаёт вращение приводу запуска. Посадочная часть должна точно входить в своё гнездо: перекос при креплении нарушает положение вала и может вызвать шум, заедание и ускоренный износ сопряжённых деталей.

Когда нужна замена

Повод проверить стартер — медленное или прерывистое прокручивание, периодические отказы запуска, скрежет либо вращение стартера без проворачивания двигателя. Такие симптомы могут сопровождать износ щёток, внутренних опор и зубьев привода. Но щелчок реле или отсутствие вращения сами по себе ещё не доказывают поломку стартера: сходные проявления дают разряженный аккумулятор, ослабленные соединения и плохой контакт массы.

Замена уместна при подтверждённой неисправности электродвигателя, повреждении корпуса или креплений, выраженном люфте вала либо изношенных зубьях. Если стартер вращается, а двигатель остаётся неподвижным, одновременно проверяют механизм передачи вращения. Исправный электростартер не устранит повреждение ответных шестерён или неисправность механизма зацепления.

Что сверить при подборе

Сравните снятый стартер с заменой по форме передней крышки, расположению крепёжных отверстий и посадочной части. Отдельно проверьте длину выступающего вала, диаметр и число его зубьев, а также способ подключения силового провода. Обозначения Z-9 и D-9mm сохраняйте при сопоставлении маркировок и документации. Одного сходства цилиндрических корпусов недостаточно: различия в посадке или приводе могут помешать установке и правильному зацеплению.

Установка и проверка

Работу начинают с отключения минусовой клеммы аккумулятора. До снятия запоминают положение стартера и прокладку провода, затем отсоединяют провод и освобождают крепления. Посадочное место очищают от загрязнений, проверяют состояние ответного привода и уплотнения, если оно предусмотрено конструкцией. Повреждённое уплотнение заменяют, а изношенные сопряжённые детали устраняют до установки нового стартера.

Стартер устанавливают без ударов и принудительного притягивания болтами. Если посадочная часть не входит свободно в нужное положение, проверяют совпадение креплений и зацепление привода. Крепёж затягивают по требованиям руководства скутера, провод закрепляют без натяжения и контакта с подвижными деталями. После подключения аккумулятора выполняют короткий пробный пуск: прокручивание должно быть ровным, без скрежета. При заедании или постороннем шуме проверку прекращают и выясняют причину; длительное удержание кнопки запуска перегревает стартер.
