Клапаны (пара, голые) 4T GY6 150 VDK

Клапаны (пара, голые) 4T GY6 150 VDK предназначены для ремонта головки цилиндра четырёхтактного двигателя. Клапаны управляют впуском свежей смеси и выпуском отработавших газов, а в закрытом положении герметизируют камеру сгорания. От плотности их прилегания к сёдлам зависит компрессия: даже небольшая негерметичность мешает двигателю нормально запускаться и развивать тягу.

Конструкция и исполнение

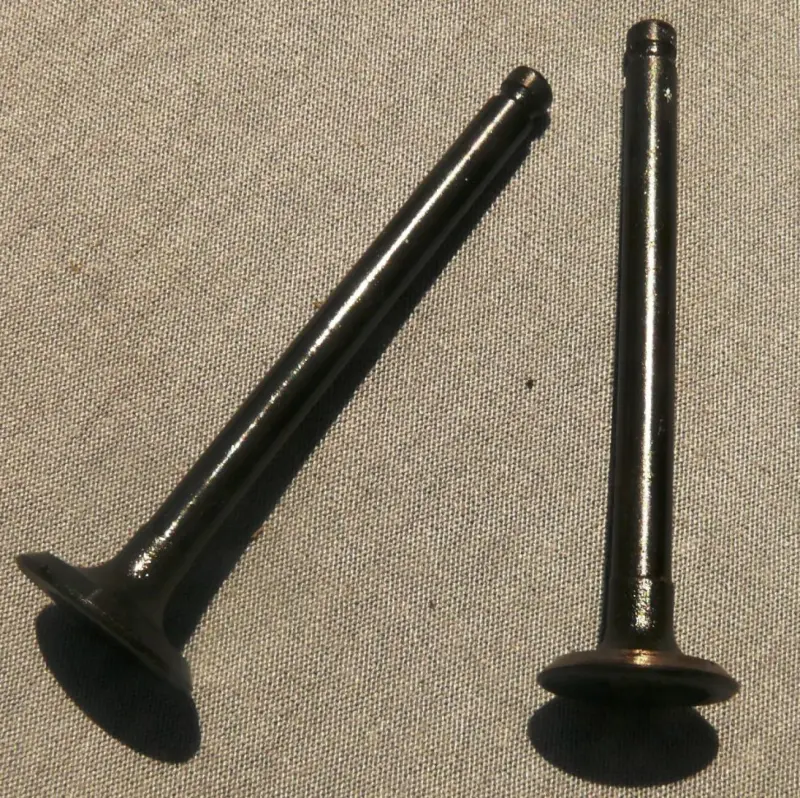

В паре два тарельчатых клапана. Каждый имеет длинный стержень, тарелку и канавки возле верхнего торца для фиксации сухарями. Стержень перемещается в направляющей втулке, а рабочая фаска тарелки соприкасается с седлом в головке. Впускной и выпускной клапаны выполняют разные задачи, поэтому при разборке их расположение отмечают и при сборке не меняют местами.

Исполнение «голые» означает сами клапаны без установленной пружинной обвязки. При ремонте отдельно проверяют пружины, их опорные и верхние тарелки, сухари и маслосъёмные колпачки. Изношенное крепление нельзя компенсировать установкой нового клапана: надёжная фиксация зависит от состояния всех сопрягаемых деталей.

Когда требуется замена

Поводом для проверки служат снижение компрессии, затруднённый запуск, неустойчивая работа и потеря мощности. Эти признаки могут иметь разные причины, поэтому клапаны меняют после проверки герметичности и осмотра. Прогар кромки, трещина тарелки, изгиб стержня, заметный износ его поверхности или повреждение канавок под сухари — основания для замены. Нагар сам по себе ещё не доказывает, что клапан непригоден.

Перегрев и слишком малый тепловой зазор могут нарушить плотное закрытие клапана и отвод тепла через седло. Изношенная направляющая позволяет стержню отклоняться, из-за чего новая деталь тоже будет прилегать неправильно. Поэтому одновременно оценивают состояние седла и направляющей, а также выясняют причину повреждения снятого клапана.

Что сверить при подборе

Сопоставьте каждый клапан со снятым образцом и требованиями установленной головки цилиндра. Проверяют общую длину, диаметр стержня и тарелки, форму и угол рабочей фаски, расположение канавок под сухари и исполнение торца стержня. Измерения делают инструментом: близкого внешнего сходства недостаточно для правильной посадки.

Учитывайте и возможную прежнюю замену головки цилиндра. Отличие по длине влияет на положение клапана и возможность выставить зазор, неподходящий стержень может заедать либо иметь чрезмерный люфт. Несовпадение канавок с сухарями нарушает фиксацию. Ошибка подбора способна привести к потере компрессии и контакту клапана с поршнем.

Особенности установки

Клапаны заменяют на снятой и разобранной головке. Перед сборкой очищают сопрягаемые поверхности, проверяют зазор в направляющих и состояние сёдел. Необходимость обработки седла или притирки определяют по состоянию поверхностей и требованиям ремонта; притиркой не исправляют изгиб стержня и износ направляющей. После обработки тщательно удаляют абразив и проверяют герметичность.

При сборке смазывают стержни, устанавливают исправные колпачки и пружинные детали, проверяют посадку сухарей. После установки головки выставляют фазы газораспределения и тепловые зазоры по руководству двигателя. До запуска вручную проворачивают коленвал, контролируя свободное движение механизма и отсутствие упора.
