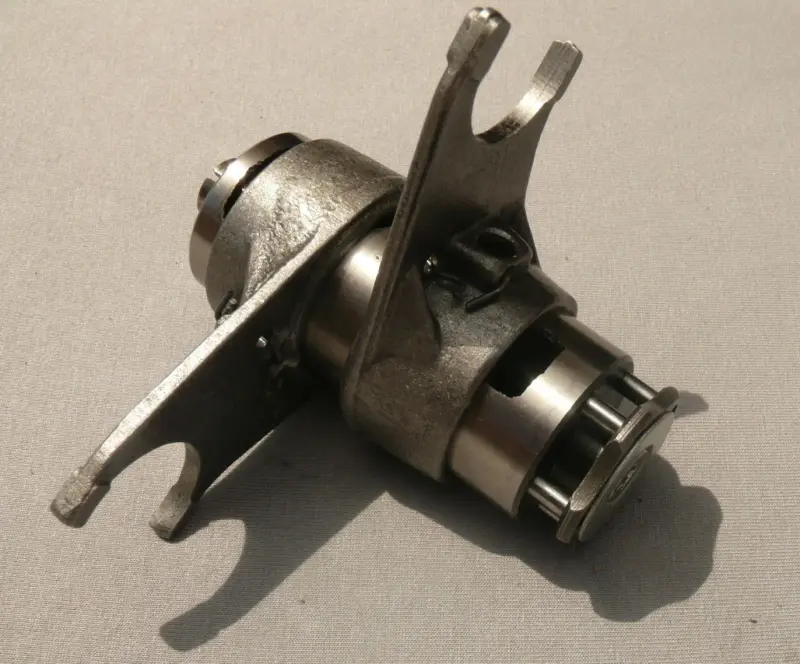

Вал переключения передач копирный Delta с вилочками VDK

Копирный вал переключения передач Delta с вилочками VDK предназначен для ремонта механизма выбора передач мопеда. Он задаёт последовательность перемещения вилочек внутри коробки: при повороте вала они сдвигают подвижные детали зацепления в положение выбранной передачи. От состояния копирных дорожек и вилочек зависит, насколько точно механизм выполняет переключение и доводит детали до нужного положения.

Конструкция и работа

Основу механизма составляет цилиндрический копирный вал с направляющими дорожками. Вилочки следуют заданному профилю и передают движение деталям коробки передач. Вал работает внутри двигателя, поэтому для его замены нужен доступ к внутреннему механизму трансмиссии. Вилочки входят в состав товара: при ремонте можно сопоставить со снятыми деталями и сам вал, и форму вилочек, и расположение их направляющих элементов.

Поводом для проверки служат затруднённое включение передачи, нечёткий переход между ступенями, появление промежуточного положения вместо уверенного включения или самопроизвольное выключение передачи под нагрузкой. Эти симптомы могут быть связаны также с износом зацепления, фиксатора и привода переключения. Решение о замене копирного вала принимают после осмотра, а не по одному ощущению на педали.

Что сверить при подборе

Сравнивайте деталь со снятым механизмом конкретного двигателя. Проверьте общую длину вала, диаметры и расположение опорных участков, форму торцов, профиль копирных дорожек и устройство соединения с приводом переключения. Для вилочек имеют значение изгиб, ширина рабочих концов, расстояние между ними и положение направляющих элементов. Совпадения общего силуэта недостаточно: различие в дорожке или смещении вилочки меняет ход деталей коробки.

Старый механизм удобно сохранить в сборе до завершения сравнения. Отдельно проверьте расположение пазов под стопоры и порядок установки втулок и шайб, предусмотренных конструкцией двигателя. Деталь должна соответствовать не только посадочным местам, но и взаимному положению частей коробки. Неправильный подбор может привести к неполному включению передачи, заеданию механизма и постоянному нажиму вилочки на вращающуюся деталь.

Осмотр и установка

При разборке ищут задиры и выработку на дорожках, повреждения направляющих элементов, следы перегрева, истончение или деформацию рабочих концов вилочек. Причиной повреждения бывает работа с недостаточной смазкой, загрязнение масла продуктами износа или переключение с чрезмерным усилием. Рядом стоит осмотреть канавки сопряжённых деталей, зацепление включаемых передач, опоры вала и механизм фиксации: оставшийся дефект способен снова нарушить переключение после замены.

Порядок разборки и сборки выбирают по руководству конкретного двигателя. До снятия отмечают положение вилочек, шайб и стопоров. При установке очищают посадочные места, смазывают трущиеся поверхности предусмотренным для двигателя маслом и проверяют попадание направляющих элементов в соответствующие дорожки. Повреждённые стопоры и снятые одноразовые уплотнения заменяют согласно требованиям к сборке двигателя.

До окончательного закрытия картера проверяют последовательное включение передач, проворачивая валы коробки рукой, чтобы детали зацепления могли совместиться. Механизм должен проходить положения без закусывания; вилочки не должны принудительно удерживать детали с перекосом. Если ход затруднён, проверяют порядок сборки и соответствие деталей, а не пытаются преодолеть сопротивление усилием на приводе.
