Шатун МИНСК с сепараторами, нижним пальцем и шайбами VDK

Назначение и состав

Шатун МИНСК с сепараторами, нижним пальцем и шайбами VDK предназначен для ремонта шатунного соединения коленчатого вала. Он связывает поршень с коленвалом и передаёт усилие от поршня на кривошип. Верхняя головка соединяется с поршневым пальцем, нижняя работает на пальце коленвала. От состояния этих соединений зависят свободное движение шатуна, шум двигателя и сохранность сопряжённых поверхностей.

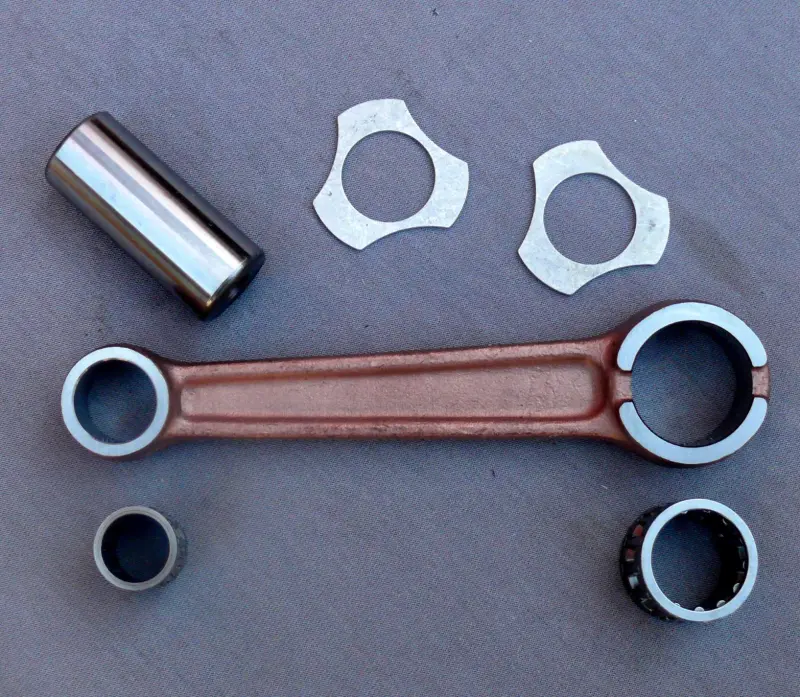

В состав входят шатун, сепараторы, нижний палец и шайбы. У шатуна две головки разного диаметра, соединённые стержнем. Сепараторы удерживают тела качения в подшипниковом соединении, нижний палец служит опорой большой головки, а боковые шайбы участвуют в её осевом позиционировании. Эти детали работают совместно, поэтому при ремонте нужно оценивать не только сам шатун, но и поверхности, с которыми он соприкасается.

Когда требуется замена

Поводом для проверки становятся стук в кривошипном механизме, ощутимый радиальный люфт нижней головки, заедание или неровный ход подшипника. После разборки обращают внимание на задиры, следы перегрева, повреждения сепараторов и износ отверстий головок. Один лишь боковой ход шатуна не определяет пригодность соединения: осевой зазор проверяют отдельно и сравнивают с требованиями к конкретному двигателю.

Недостаток смазки, попадание абразивных частиц и длительная работа с изношенным подшипником ускоряют повреждение пальца и дорожек качения. Деформированный шатун также требует замены: нарушение положения головок создаёт перекос и дополнительную нагрузку на поршневой палец и поршень. При обнаружении повреждений стоит выяснить их причину, чтобы новый комплект не работал в тех же неблагоприятных условиях.

Что сверить при подборе

Сопоставьте снятый шатун и комплект по межосевому расстоянию, диаметрам и ширине обеих головок. Для нижнего пальца проверьте диаметр, длину и посадку в щеках коленвала. У сепараторов должны соответствовать размеры под сопряжённые пальцы и головки, у шайб — толщина, отверстие и наружный контур. Измерения изношенной детали желательно дополнить ремонтными данными двигателя: выработка способна исказить результат.

Отдельно проверьте верхнее соединение с имеющимся поршневым пальцем. Ошибка в длине шатуна меняет положение поршня, неверная ширина нижней головки или толщина шайб нарушает осевой зазор. Несоответствие посадки нижнего пальца мешает правильной сборке коленвала. Подбирать комплект только по общему сходству формы недостаточно.

Особенности установки

Замена требует разборки коленвала с выпрессовкой нижнего пальца и последующей сборки с контролем положения щёк. Для работы нужны пресс, подходящие опоры и измерительный инструмент. Удары по шатуну и запрессовка без правильной поддержки могут повредить соединение или нарушить геометрию коленвала. При отсутствии такого оснащения сборку поручают мастерской, которая ремонтирует коленчатые валы.

При разборке осматривают посадочные отверстия щёк и поршневой палец. Детали очищают, подшипниковые соединения смазывают согласно требованиям двигателя, шайбы устанавливают в предусмотренные места. После запрессовки проверяют биение коленвала, осевой зазор и свободное движение шатуна без заеданий. Такой контроль позволяет обнаружить перекос до установки коленвала в двигатель.
