Сепаратор верхней головки шатуна 14×18×25 ИЖ ЮПИТЕР VDK

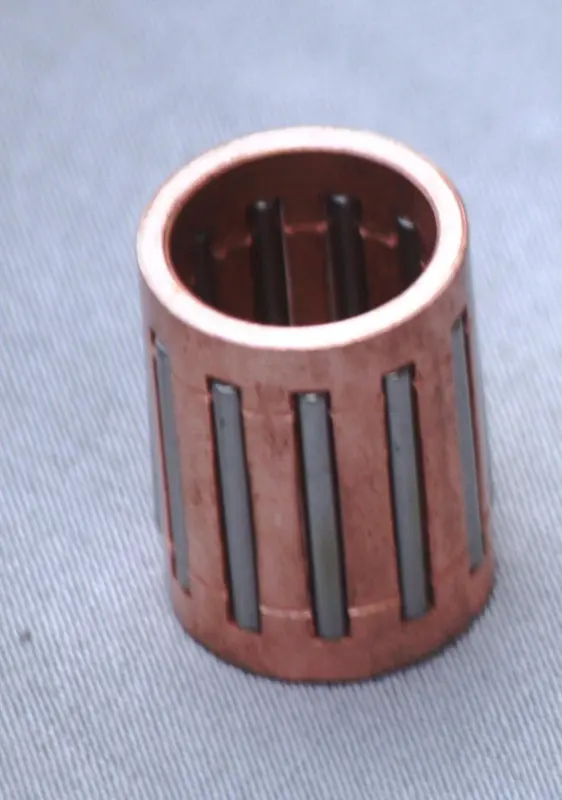

Сепаратор верхней головки шатуна 14×18×25 ИЖ ЮПИТЕР VDK — игольчатая деталь подшипникового соединения шатуна с поршневым пальцем. Она работает в верхней головке шатуна и позволяет пальцу перемещаться относительно неё при движении поршня. От состояния этого соединения зависят величина люфта и плавность движения: изношенные иглы или повреждённые поверхности пальца создают ударные нагрузки, которые новая деталь сама по себе не устранит.

Конструкция и работа

В цилиндрическом сепараторе расположены продольные игольчатые ролики. Обойма удерживает их на расстоянии друг от друга, а ролики образуют контакт между поршневым пальцем и отверстием головки шатуна. Такая конструкция требует исправных поверхностей качения и смазки. При недостатке масла, попадании твёрдых частиц или работе с чрезмерным люфтом на контактных поверхностях появляются задиры и выработка. Поэтому при замене оценивают всё соединение пальца с шатуном.

Когда нужна замена

Поводами для проверки служат стук в зоне поршневого пальца, ощутимый радиальный люфт при разборке и движение с заеданиями. Сам по себе звук ещё не определяет причину: снятый сепаратор осматривают вместе с пальцем и отверстием верхней головки. Трещины, деформация перемычек, повреждение или выпадение игл, раковины и следы перегрева требуют внимания. Если палец имеет канавки либо задиры, установка нового сепаратора на него оставит причину ускоренного износа.

Что сверить при подборе

Ориентир по размеру — обозначение 14×18×25. Сопоставьте его со снятой деталью и параметрами соединения: диаметром поршневого пальца, посадочным диаметром в головке шатуна и длиной сепаратора. Проверьте также доступное место между бобышками поршня: деталь не должна зажиматься по торцам. Одного сходства наружной формы недостаточно. Если двигатель ранее ремонтировали с заменой шатуна или поршня, подбор ведут по фактически установленным деталям и ремонтной документации двигателя.

Изношенный образец полезен для сравнения конструкции, но его фактические размеры могут отличаться от номинальных. Люфт оценивают в собранном соединении с исправным пальцем, а допустимые зазоры сверяют с требованиями двигателя. Слишком тесная посадка мешает движению и вызывает нагрев, слишком свободная приводит к ударам и дальнейшей выработке. Увеличенный размер сепаратора нельзя использовать как произвольный способ компенсировать повреждённое отверстие шатуна.

Особенности установки

После разборки очистите палец и посадочное отверстие, удалите загрязнения и осмотрите поверхности на задиры. Смажьте иглы и палец маслом, предусмотренным для сборки этого двигателя, затем установите сепаратор без перекоса. При введении пальца поддерживайте поршень и не передавайте ударную нагрузку через шатун. Если палец не проходит, выясните причину сопротивления, а не забивайте его через ролики.

При сборке проверьте стопорные кольца пальца и их канавки; повреждённые или потерявшие упругость кольца замените. Убедитесь, что кольца полностью сели на место, а поршень относительно шатуна движется плавно, без закусывания. Если выработка обнаружена в самой головке шатуна, одной замены сепаратора недостаточно: сначала требуется восстановить исправное состояние сопряжённых деталей.
