Головка цилиндра Active 110 (Ø52) в сборе VDK

Головка цилиндра Active 110 (Ø52) в сборе VDK устанавливается над цилиндром двигателя и закрывает камеру сгорания. От герметичности её соединения с цилиндром и состояния клапанного механизма зависят компрессия, запуск и устойчивость работы двигателя. Головку меняют при повреждении корпуса, трещинах, нарушении плоскости прилегания или износе посадочных мест, когда восстановление снятой детали уже нецелесообразно.

Конструкция и назначение

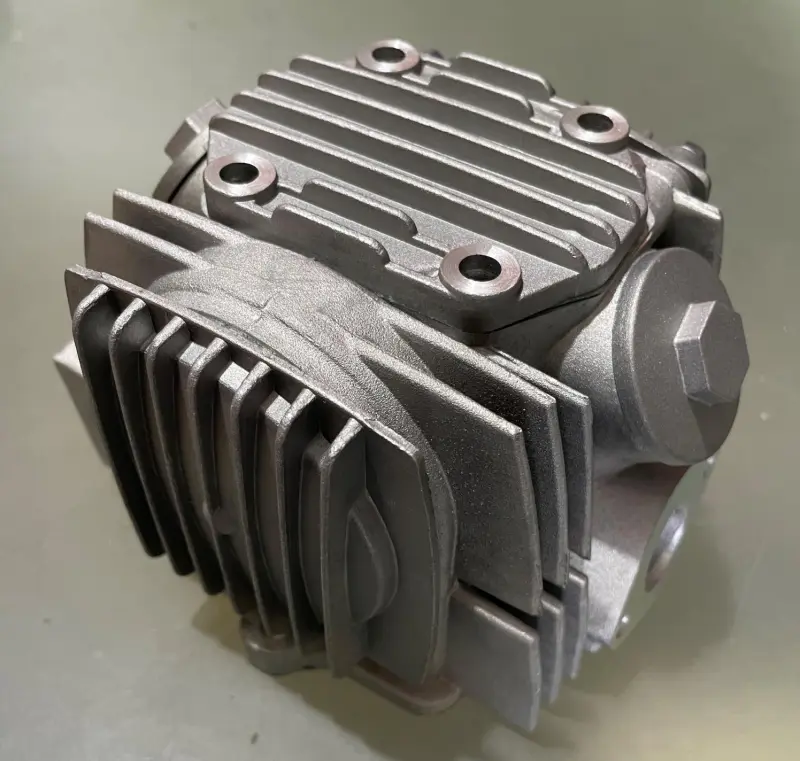

Корпус имеет развитые наружные рёбра, верхнюю ребристую крышку и боковую круглую крышку с шестигранником. Рёбра увеличивают поверхность отвода тепла: промежутки между ними должны оставаться свободными от плотной грязи. Крышки обеспечивают доступ к внутренним частям головки при обслуживании. Исполнение в сборе стоит учитывать при замене старого узла целиком, а состав устанавливаемых деталей проверять до начала монтажа.

Головка обеспечивает размещение клапанного механизма и герметичное закрытие камеры сгорания в нужные моменты работы двигателя. Изношенные направляющие и негерметичные клапаны могут сопровождаться расходом масла, снижением компрессии и затруднённым запуском. Следы прорыва газов на стыке, течь масла и повреждённая резьба также требуют проверки. Один такой признак ещё не означает, что нужно менять головку целиком: сначала определяют место и причину неисправности.

Что сверить при подборе

Ориентируйтесь на обозначение Ø52 и сравнивайте новую головку со снятой. Проверьте расположение отверстий под шпильки, форму поверхности прилегания, контур камеры сгорания, масляные каналы и проход для привода газораспределения. Отдельно сопоставьте места крепления впускного и выпускного патрубков, посадку свечи и форму крышек. Совпадение только наружных очертаний не обеспечивает правильную установку: различие каналов или креплений может помешать сборке либо нарушить работу двигателя.

Прокладку головки подбирают по сопрягаемым поверхностям и расположению отверстий. Она не должна перекрывать масляные каналы или выступать внутрь камеры сгорания. Сверьте также элементы привода клапанов и их соединение с приводом двигателя. Это особенно существенно, если мотор ранее ремонтировали с заменой цилиндра или других деталей: название техники само по себе не отражает все изменения её двигателя.

Установка и проверка

Работу выполняют на остывшем двигателе, предварительно очищают пространство вокруг головки, чтобы грязь не попала внутрь. При разборке сохраняют установочные втулки и проверяют состояние шпилек, гаек и резьбы. Сопрягаемые поверхности освобождают от остатков прокладки без глубоких царапин. Одновременно осматривают верхнюю плоскость цилиндра и детали привода газораспределения, доступные после снятия головки. Повреждённые уплотнения крышек заменяют вместе с прокладкой головки.

При сборке совмещают каналы и установочные элементы, выставляют фазы газораспределения и проверяют клапанные зазоры по документации двигателя. Крепёж затягивают в установленной последовательности с предписанным моментом: неравномерная затяжка способна нарушить герметичность стыка. До запуска вручную проворачивают двигатель и убеждаются, что механизм движется без заеданий. После запуска проверяют отсутствие течей и постороннего стука. Ошибка в подборе или установке головки может привести к потере компрессии, нарушению подачи масла и контакту клапанов с поршнем.
