Траверса вилки Delta под шток Ø25 мм VDK

Траверса вилки Delta под шток Ø25 мм VDK соединяет перья передней вилки с рулевой частью мопеда и удерживает их взаимное положение. Через этот узел передаётся поворот руля на вилку, а нагрузки от переднего колеса воспринимаются рулевой колонкой. Геометрия траверсы влияет на положение перьев и свободное движение рулевого механизма, поэтому при замене важны не только посадки, но и соответствие формы снятой детали.

Устройство и причины замены

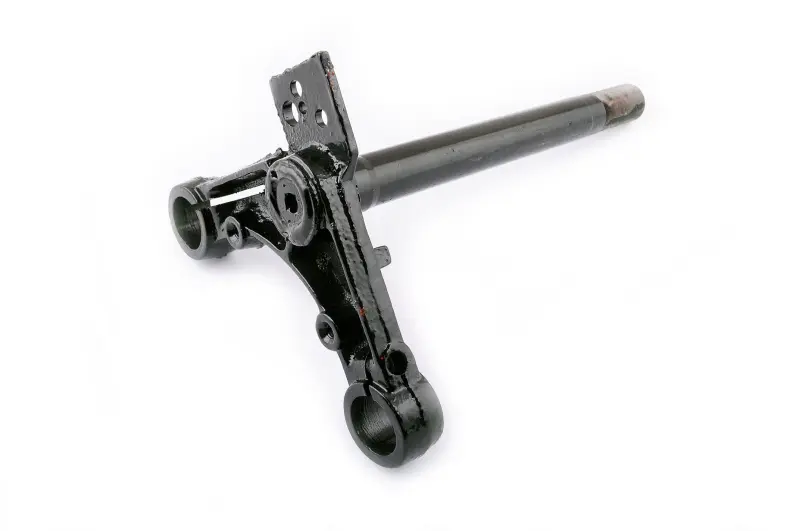

Деталь имеет поперечную часть с двумя круглыми посадочными отверстиями под перья, длинный центральный стержень и выступающие участки с крепёжными отверстиями. Поперечная часть покрыта чёрным покрытием. При подборе нужно учитывать расположение всех креплений: даже при совпадении основных посадок отличия в кронштейнах могут помешать сборке окружающих деталей.

Траверсу меняют при изгибе после удара, трещинах, повреждении посадочных поверхностей и креплений. Повод проверить её состояние — перекос вилки, затруднённое совмещение перьев при сборке или смещение руля относительно колеса. Такие симптомы могут возникать и из-за других повреждений передней подвески, поэтому вместе с траверсой проверяют прямолинейность перьев и состояние рулевых подшипников. Люфт или тугой поворот сами по себе ещё не означают, что менять нужно именно траверсу.

Что сверить при подборе

Обозначение «под шток Ø25 мм» используйте как один из ориентиров, дополняя его сравнением со снятой деталью. Проверьте диаметры отверстий под перья и расстояние между их центрами, длину центрального стержня, его посадки под подшипники и расположение крепёжных отверстий. Отдельно сопоставьте форму поперечной части, выступы и места контакта с ограничителями поворота. Измерять нужно одинаковые участки обеих деталей: общий внешний размер не заменяет проверку конкретной посадки.

Несовпадение расстояния между перьями нарушает сборку вилки, а неподходящие посадки рулевой части мешают правильно установить и отрегулировать подшипники. Ошибку нельзя устранять затяжкой крепежа с чрезмерным усилием, растачиванием отверстий или подгибанием траверсы. Детали должны занимать штатное положение без принудительного стягивания. При сравнении с деформированной траверсой учитывайте, что её геометрия уже нарушена.

Особенности установки

Мопед устойчиво фиксируют с разгруженной передней частью, затем освобождают доступ к вилке и рулевой колонке. При разборке сохраняют порядок расположения шайб, уплотнений и деталей подшипников. После снятия траверсы очищают посадочные поверхности и осматривают подшипники, их дорожки, пыльники и крепёж. Изношенные сопутствующие детали заменяют до окончательной сборки, чтобы их люфт или заедание не сохранились после ремонта.

Новую траверсу устанавливают с соблюдением порядка сборки и моментов затяжки, предусмотренных для техники. Перья выставляют на одинаковую высоту, регулируют рулевые подшипники и проверяют отсутствие люфта. Руль должен плавно проходить весь диапазон поворота, а тросы и проводка — оставаться свободными без натяжения и защемления. До эксплуатации также проверяют положение переднего колеса относительно руля и надёжность всех разобранных креплений.
