Прокладка головки цилиндра мотоблока 188F (13Hp) AMG

Прокладка головки цилиндра для двигателя мотоблока 188F (13Hp, 13 л. с.) AMG уплотняет соединение головки с цилиндром. Она удерживает давление в камере сгорания и закрывает стык между сопрягаемыми поверхностями. Нарушение этого уплотнения может привести к потере компрессии, затруднённому запуску и снижению тяги под нагрузкой. Деталь нужна при замене повреждённой прокладки и при сборке двигателя после снятия головки.

Конструкция и назначение

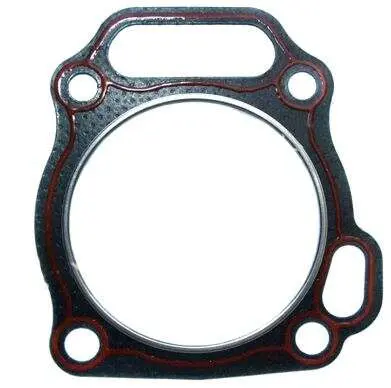

У прокладки большое центральное отверстие со светлой окантовкой, четыре круглых крепёжных отверстия и два вытянутых проёма разной формы. По тёмной поверхности проходит красноватый контур. Такая геометрия требует точного совмещения с головкой и цилиндром: центральная кромка должна занимать своё место, а остальные отверстия — оставлять открытыми предусмотренные проходы.

Прокладка работает зажатой между двумя плоскостями. Для герметичности нужны не только целая деталь, но и чистые, ровные поверхности с равномерным прижимом. Новая прокладка не устраняет коробление головки или повреждения посадочной плоскости. Если причина прежнего прогара остаётся, утечка может появиться снова.

Когда требуется замена

Повод проверить соединение — следы прорыва газов или копоти у стыка, характерное шипение при работе и ухудшение запуска вместе с потерей компрессии. На снятой прокладке обращают внимание на прогары, разрывы, повреждение окантовки и участки неравномерного обжатия. Эти симптомы требуют проверки: одна лишь потеря мощности ещё не указывает точно на прокладку.

После разборки старое уплотнение обычно уже имеет следы сжатия и может повредиться при отделении головки. При сборке используют новую прокладку, а снятую сохраняют как образец для сравнения контура и отверстий. Прилипшие остатки не должны оставаться между деталями.

Что сверить при подборе

Сопоставьте обозначение двигателя со сведениями на технике, затем сравните новую деталь со снятой. Проверьте наружный контур, диаметр центрального отверстия, расположение крепёжных отверстий и форму боковых проёмов. Толщину подбирают по требованиям двигателя: измерение старой обжатой прокладки не всегда даёт её исходное значение. Совпадение только общего силуэта недостаточно.

Неподходящая прокладка может перекрыть проход, выступить внутрь цилиндра или не обеспечить прижим вокруг камеры сгорания. Нельзя подгонять её растягиванием отверстий, обрезкой кромки либо установкой нескольких прокладок одна поверх другой. Это меняет условия уплотнения и может закончиться повторной разборкой.

Особенности установки

Работают на остывшем двигателе. После снятия головки аккуратно удаляют остатки прежней прокладки, не царапая плоскости и не допуская попадания мусора внутрь. Проверяют состояние головки, поверхности цилиндра, крепежа и резьбы. Следы перегрева, раковины и заметная неровность требуют устранения до сборки.

Прокладку укладывают с совмещением всех отверстий, без складок и смещения. Герметик применяют только тогда, когда это предусмотрено инструкцией двигателя. Головку затягивают поэтапно, в указанной изготовителем последовательности и с установленным моментом. Снятые при разборке соседние уплотнения осматривают и заменяют при повреждении. После сборки проверяют стык на утечки; необходимость повторной протяжки определяют по инструкции двигателя.
