Крыльчатка охлаждения двигателя мотоблока 168F/170F (6,5/7Hp) AMG

Крыльчатка охлаждения для двигателя мотоблока 168F/170F (6,5/7Hp) AMG создаёт поток воздуха, необходимый для отвода тепла от цилиндра и головки. При вращении её лопасти нагнетают воздух, а кожух направляет его к охлаждаемым поверхностям. От состояния крыльчатки зависит обдув двигателя, особенно при длительной работе под нагрузкой. Обозначение ЦПГ относится здесь к охлаждению цилиндропоршневой группы: сама крыльчатка работает снаружи цилиндра.

Конструкция и причины замены

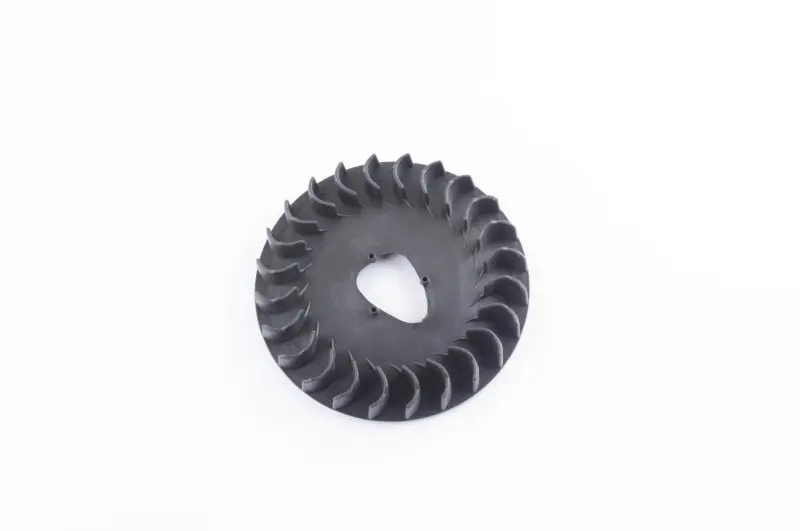

Деталь имеет форму круглого диска с изогнутыми лопастями по окружности. В центре расположен фигурный проём, рядом с ним — небольшие отверстия. При подборе важны не только очертания диска, но и расположение креплений, профиль центрального проёма и форма лопастей. Эти особенности определяют, как крыльчатка сядет на своё место и будет ли свободно вращаться внутри кожуха.

Крыльчатку заменяют при обломанных лопастях, трещинах возле креплений, деформации диска или повреждении посадки. Следы касания на концах лопастей требуют проверки зазора и состояния кожуха. Посторонний шум, вибрация и ухудшение охлаждения — повод осмотреть деталь, но сами по себе они не доказывают её неисправность. При осмотре стоит также проверить, нет ли мусора в воздушном канале и загрязнения между рёбрами цилиндра: исправная крыльчатка нуждается в свободном проходе воздуха.

Что сверить со снятой деталью

Сопоставьте наружный диаметр, общую высоту, форму центрального проёма, число и расположение крепёжных отверстий. Отдельно сравните изгиб и высоту лопастей, а также положение диска относительно поверхности, на которую он устанавливается. Одинакового обозначения двигателя недостаточно, если посадка или крепления отличаются. Полезно сохранить старую крыльчатку до завершения подбора: на ней проще проверить размеры и расположение всех точек крепления.

Осмотрите место установки и ответные крепления. Разбитое отверстие, повреждённая резьба или перекос опоры могут мешать закрепить даже правильно подобранную деталь. Крыльчатка должна устанавливаться без натяга, доработки отверстий и подгибания лопастей. Ошибка в высоте или посадке может привести к касанию кожуха, а несовпадение формы лопастей — к изменению воздушного потока. Подгонять неподходящую деталь за счёт удаления части лопастей нельзя: это нарушает балансировку.

Установка и проверка

Работайте на остановленном и остывшем двигателе, исключив случайный запуск. Снимите закрывающие крыльчатку детали, запоминая положение крепежа и порядок сборки. После демонтажа очистите посадочную поверхность и проверьте соседние детали на следы трения и повреждения. Деформированный кожух и неисправный крепёж нужно привести в порядок до установки новой крыльчатки, иначе причина поломки сохранится.

Закрепляйте крыльчатку в штатном положении с усилием, предусмотренным руководством двигателя. До запуска убедитесь, что она сидит ровно, не имеет свободного хода относительно крепления и не задевает окружающие детали при проворачивании механизма. Верните кожух и направляющие воздуха на место: без них поток не проходит по предусмотренному пути. После сборки проверьте работу на отсутствие трения, необычного шума и вибрации; при их появлении остановите двигатель и повторно осмотрите установку.
