Электростартер Honda LEAD 90 (Z-9, D-9mm) AMG

Электростартер Honda LEAD 90 (Z-9, D-9mm) AMG предназначен для запуска двигателя скутера. Он преобразует энергию аккумулятора во вращение и передаёт его механизму пуска, который проворачивает коленвал. После запуска двигателя стартер больше не должен работать. При замене неисправного стартера нужно совместить не только крепления, но и приводную часть: от этого зависит правильное зацепление и передача усилия.

Конструкция и причины замены

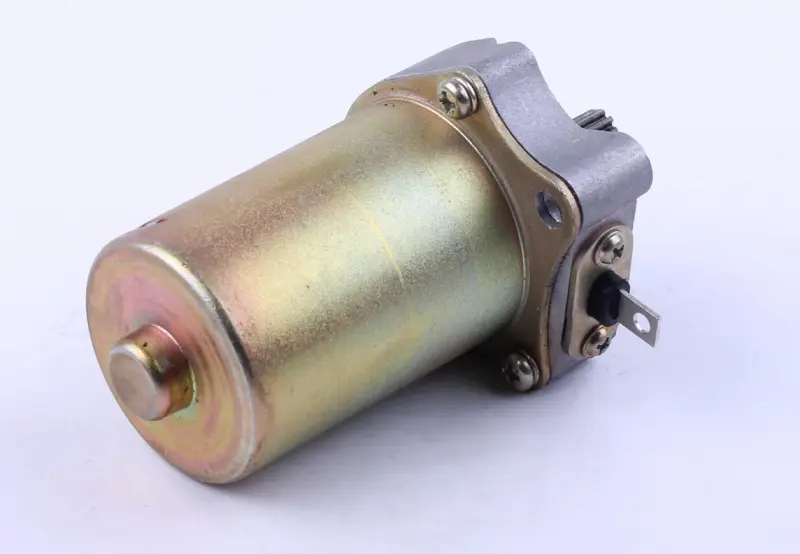

Стартер имеет цилиндрический корпус, переднюю крышку с крепёжными ушками, выступающую зубчатую приводную часть и боковой контакт с изолирующим основанием. При подборе имеют значение расположение этих деталей и свободное место вокруг них. Похожий корпус ещё не означает, что стартер встанет на своё место: смещённый контакт может мешать подключению провода, а другая геометрия креплений — установке без перекоса.

Повод проверить стартер — медленное вращение двигателя при исправном аккумуляторе, периодический отказ запуска или скрежет во время пуска. Износ щёток и коллектора может вызывать перебои, а износ опор вращающихся деталей — шум и затруднённое вращение. Однако щелчок реле сам по себе не доказывает неисправность стартера. Сначала проверяют заряд аккумулятора, затяжку силовых соединений и состояние проводов. Если стартер вращается, но двигатель остаётся неподвижным, стоит проверить механизм передачи вращения.

Что сверить со снятой деталью

Сохраните обозначения Z-9 и D-9mm как ориентиры при сопоставлении деталей. Дополнительно сравните число и профиль зубьев, диаметр и длину выступающей приводной части. Проверьте расстояние между крепёжными отверстиями, форму посадки, положение ушек и общую длину корпуса. Замеры делайте по одинаковым точкам на старом и новом стартере: сравнение только по внешнему контуру не выявит различие в глубине установки.

Отдельно сопоставьте расположение контакта и способ крепления силового провода. Провод должен подходить без натяжения, а его наконечник — надёжно фиксироваться и не касаться соседних металлических деталей. Проверьте, что корпус не упирается в окружающие узлы. Неподходящая длина привода или неправильное зацепление могут привести к шуму, повреждению зубьев и отказу запуска; затягивание крепежа не исправляет несоответствие посадки.

Установка и проверка

Перед снятием отключите аккумулятор, начиная с отрицательной клеммы, и очистите место вокруг креплений. Запомните прокладку провода, отсоедините его и снимите стартер, не используя контакт как ручку. Осмотрите ответные зубья механизма пуска, крепёж и посадочную поверхность. Если в месте установки предусмотрено уплотнение, проверьте его состояние и замените повреждённое. Следы перекоса или повреждения зубьев требуют устранения причины до установки новой детали.

Установите стартер в посадочное место без ударов и стягивания зазора болтами. Крепления затягивайте равномерно с усилием по руководству скутера, затем закрепите провод и восстановите его защиту. После подключения аккумулятора выполните короткий пробный пуск. Вращение должно передаваться без скрежета, а после отпускания кнопки стартер должен остановиться. Если двигатель не проворачивается или слышен необычный шум, прекратите проверку и проверьте посадку, соединения и привод запуска.
