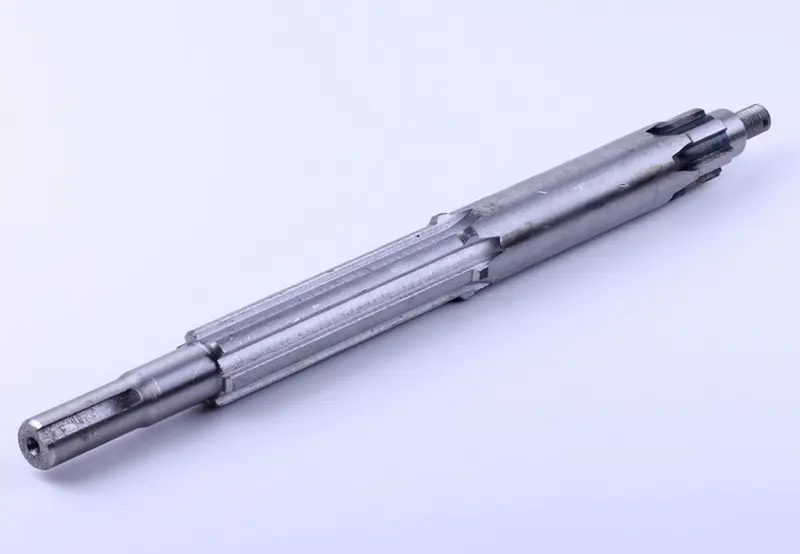

Вал главный КПП мотоблока 180N/195N (9/12 л.с.), L-370 мм, Z-6 AMG

Вал главный КПП мотоблока 180N/195N (L-370 мм, Z-6)

Через этот вал крутящий момент от двигателя и сцепления заходит в коробку передач тяжёлого дизельного мотоблока и распределяется дальше по шестерням. По его шлицевой части ходят подвижные шестерни при переключении, поэтому износ шлицев или задиры на посадочных шейках сразу отзываются нечётким включением передач, посторонним шумом и выбиванием скорости под нагрузкой.

Позиция подходит мотоблокам и мототракторам с дизельными двигателями серии 180N и 195N мощностью 9 и 12 л.с., укомплектованным механической коробкой на шесть передач вперёд и две назад. Это техника класса «тяжёлый мотоблок» с водяным охлаждением, которую используют на вспашке, фрезеровании почвы и перевозках с прицепом, — трансмиссия здесь нагружена постоянно, а главный вал относится к деталям, которые меняют при капитальном ремонте коробки.

Конструкция

Вал выполнен цельным: длинный шлицевой участок под подвижные шестерни в средней части, ступенчатые шейки под подшипники и опорные элементы по краям, нарезанный зубчатый венец на торце. Ступенчатая геометрия задаёт точное положение каждой шестерни внутри корпуса коробки, а поперечные отверстия и канавки служат для фиксации деталей и подвода масла к парам трения.

Ключевые параметры

• Длина вала — 370 мм, под корпус шестиступенчатой коробки моделей 180N/195N.
• Шлицы Z-6 — шесть продольных шлицев под подвижные шестерни.
• Назначение — главный (первичный) вал коробки передач мотоблока.
• Совместимость — дизельные мотоблоки и мототракторы с двигателями 180N и 195N на 9 и 12 л.с.
• Бренд — AMG.

Как подобрать

Главные валы мотоблочных коробок различаются длиной и числом шлицев: на лёгкие модели с двигателями 178F/186F ставят более короткие валы порядка 250 мм, а в других редукторах встречаются валы длиной около 375 мм. Перед покупкой снимите размеры со старой детали — общую длину, число шлицев, диаметры шеек под подшипники и длину зубчатого венца. Если коробка шестиступенчатая, а мотоблок идёт с двигателем 180N или 195N, вал L-370 мм с шестью шлицами является штатным вариантом.

Замена и обслуживание

Менять главный вал есть смысл при скруглённых или скрученных шлицах, выработке под подшипниками, сколотых зубьях венца и заметном биении. Работа выполняется со снятием корпуса коробки: масло сливают, крышку раскрывают, вал выпрессовывают вместе с шестернями. Заодно осматривают подшипники, сальники и вилки переключения — изношенный подшипник быстро разобьёт посадочное место и на новом валу. После сборки корпус заправляют трансмиссионным маслом до нужного уровня, а первые часы работы технике дают умеренную нагрузку.

Для владельца тяжёлого мотоблока это ремонтная деталь, которая возвращает коробке чёткое переключение и позволяет обойтись без замены узла в сборе. Держать такой вал в виду стоит тем, кто работает сезонно и с прицепом: именно на этих режимах трансмиссия изнашивается быстрее всего.
