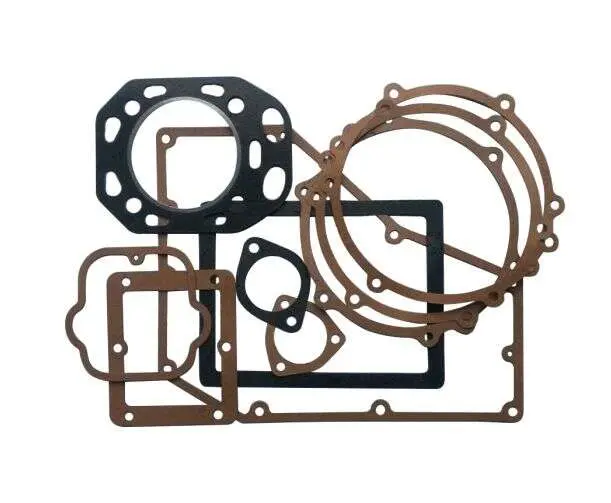

Набор прокладок двигателя ZS/ZH1100 полный для мотоблока и мототрактора

Набор прокладок двигателя ZS/ZH1100 (полный)

Полный ремонтный набор уплотнений для одноцилиндрового дизеля ZS/ZH1100 мощностью 15 л.с. с водяным охлаждением. Такие моторы ставят на тяжелые мотоблоки, мототракторы и минитракторы Зубр, Кентавр, Форте, Булат, Садко, Вейма, а также на стационарные силовые установки с этим же двигателем. Комплект собран под переборку мотора целиком: уплотнения головки цилиндра, клапанной крышки, картерных и корпусных разъемов идут одним набором, поэтому ремонт не встает из-за одной недостающей прокладки.

Состав набора

Ключевая позиция — прокладка головки цилиндра из армированного паронита с металлической окантовкой посадочного отверстия под гильзу. Окантовка удерживает кромку от прогара и продавливания под давлением сгорания, поэтому стык головки сохраняет плотность дольше простой паронитовой вырубки. Остальные уплотнения вырублены из паронита разной толщины под конкретные плоскости мотора и повторяют заводской контур с расположением крепежных отверстий.

• прокладка головки цилиндра с металлической окантовкой центрального отверстия;
• прокладка клапанной крышки;
• крупная кольцевая прокладка боковой крышки картера;
• прямоугольные прокладки корпусных крышек и поддона;
• фигурные прокладки малого размера под патрубки и вспомогательные посадочные плоскости.

Когда набор нужен

Комплект берут под плановый капитальный ремонт, замену гильзы и поршневой группы, шлифовку головки, ревизию клапанов или разборку картера. Отдельно его покупают по симптомам: масляные подтеки по стыкам крышек, запотевание плоскости головки, падение компрессии без явного износа поршневой, следы охлаждающей жидкости на разъемах. Паронит за годы работы теряет упругость и спекается, поэтому повторная установка снятых прокладок почти всегда заканчивается новой течью — при любой разборке двигателя уплотнения меняют на новые.

Подбор и установка

Перед заказом сверьте индекс двигателя по документам техники: набор рассчитан на типоразмер 1100 семейства ZS/ZH, у соседних моделей серии плоскости и диаметры отличаются. Разложите снятые прокладки рядом с новыми и сравните контур, диаметр центрального отверстия, число и шаг крепежных отверстий — это самый быстрый способ убедиться в совпадении еще до сборки.

Плоскости перед установкой зачищают от остатков старого материала и обезжиривают, не задирая мягкий алюминий крышек. Прокладку головки ставят сухой, без герметика, а болты затягивают крест-накрест в несколько проходов с моментом из руководства по двигателю. После первого прогрева и остывания стык проверяют повторно и при необходимости подтягивают.

Преимущества

• Металлическая окантовка отверстия головки — стойкий стык камеры сгорания и меньший риск прогара прокладки под нагрузкой.
• Полный набор на весь мотор — двигатель собирают за один заход, без пауз на поиск отдельных уплотнений.
• Паронит подобранной толщины под каждую плоскость — предсказуемое обжатие и плотность стыков после сборки.

Такой комплект одинаково уместен в хозяйстве, где мототрактор работает сезон напролет, и в мастерской, где двигатели ZS/ZH1100 перебирают регулярно: один набор закрывает все основные уплотняемые стыки мотора.
