Вал кик-стартера мотоблока 190N/195N (12/15 л.с.), L-89 мм, AMG

Вал кик-стартера мотоблока 190N/195N (12/15 л.с.), L-89 мм

Пусковой вал для механизма ножного запуска одноцилиндровых дизелей 190N и 195N мощностью 12 и 15 л.с. — моторов водяного охлаждения, которые ставят на тяжёлые мотоблоки, мототракторы и мини-технику. Усилие с педали кик-стартера проходит через этот вал на пусковую шестерню и проворачивает коленчатый вал до вспышки топлива. Именно поэтому изношенная деталь сразу даёт о себе знать: рычаг проваливается, срывается или крутится вхолостую, а мотор приходится запускать с нескольких попыток.

Конструкция

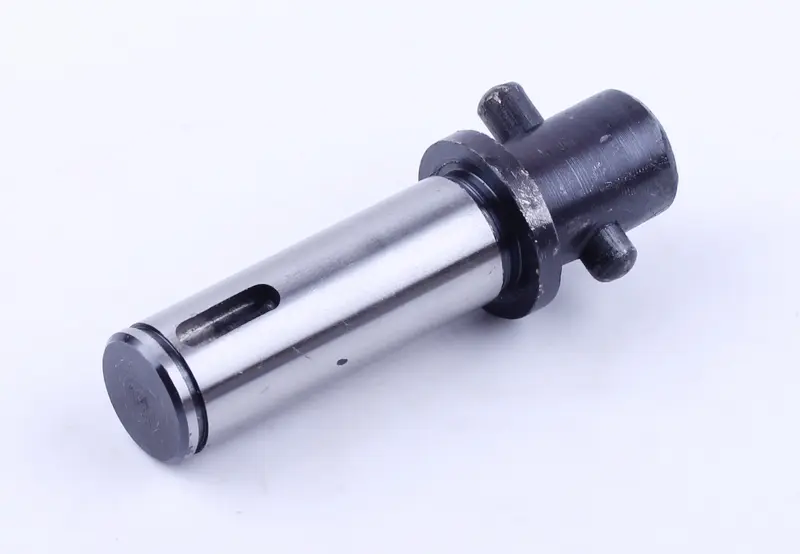

Деталь стальная, ступенчатой формы. Центральная цилиндрическая часть шлифованная — это опорная шейка, которая работает во втулке корпуса пускового механизма и держит соосность при каждом нажатии рычага. Ближе к торцу выполнен продольный паз под фиксацию ответной детали механизма, с противоположной стороны расположен фланец с двумя выступающими кулачками: они входят в зацепление и передают крутящий момент на пусковую шестерню. Гладкий торец с буртиком ограничивает осевое перемещение вала в посадочном месте, поэтому механизм не гуляет вдоль оси под нагрузкой.

Размер и подбор

Ключевой параметр этой позиции — общая длина 89 мм. Для двигателей 190N/195N в обороте есть валы кик-стартера разной длины (встречается, например, исполнение около 91 мм) и с другим диаметром шейки, а внешне такие валы почти неотличимы. Более длинный или более короткий вал физически станет в корпус, но кулачки будут работать с неправильным вылетом, зацепление получится неполным, а выработка пойдёт ускоренно. Поэтому старую деталь стоит снять и промерить до заказа.

• Замерьте общую длину снятого вала — под эту позицию нужно 89 мм.
• Сравните диаметр и длину шлифованной шейки: посадка во втулке должна быть плотной, без люфта и без закусывания.
• Проверьте форму и расположение двух кулачков на фланце — они должны совпадать с ответной деталью пускового механизма.
• Сверьте продольный паз: ширина и его положение относительно торца должны повторять старый вал.
• Уточните серию мотора — 190N или 195N, 12 или 15 л.с.; у более лёгких дизелей (175N, 180N) применяются другие валы.

Когда пора менять

Типичные причины замены: скруглённые или обломанные кулачки, из-за которых рычаг проскальзывает и не раскручивает мотор; задиры и выработка на шлифованной шейке; появившийся поперечный люфт вала во втулке; наклёп и следы перегрева на торце. Часто вал обновляют в паре с изношенной пусковой шестерней и втулкой корпуса — если поставить новую деталь в разбитое посадочное место, ресурс снова окажется коротким.

Установка

Работу выполняют на остывшем двигателе. Снимается крышка пускового механизма, старый вал извлекается вместе с сопряжёнными деталями, посадочное место очищается от грязи и отработанной смазки. Новый вал ставится на смазку, после сборки его проворачивают рукой: ход должен быть свободным, без заеданий и ощутимого люфта. Дальше механизм проверяют несколькими нажатиями рычага — кулачки обязаны чётко зацеплять шестерню и возвращать вал в исходное положение.
