Крепеж двигателя передний чугунный для мотоблока 180N/190N/195N (12/15 л.с.)

Крепеж двигателя передний для мотоблока 180N/190N/195N

Чугунная опора, на которую ложится передняя часть одноцилиндрового дизеля водяного охлаждения серии 180N/190N/195N (R180/R190/R195). Через неё вес силового агрегата передаётся на раму мотоблока или собранного на его базе минитрактора, а сам двигатель удерживается на одной линии со шкивом трансмиссии.

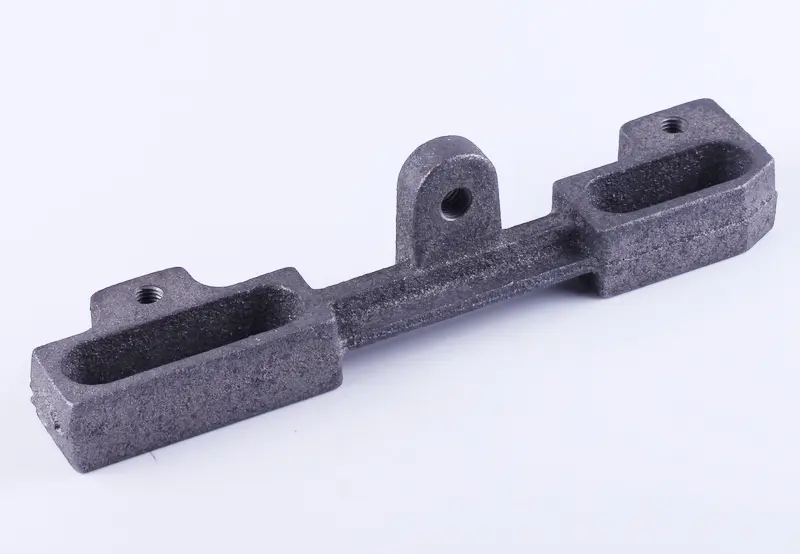

Деталь отлита цельной перемычкой с двумя посадочными площадками по краям и приливом-проушиной в середине. Крайние площадки имеют резьбовые отверстия и притягиваются к нижней плоскости блока двигателя, а через отверстие центральной проушины проходит болт, соединяющий опору с рамой. Вокруг этого болта мотор можно смещать в горизонтальной плоскости — так выставляют натяжение приводного ремня и соосность шкивов без переделки рамы и подкладных пластин.

Почему передняя опора выходит из строя

Из всей опорной группы передний крепёж нагружен сильнее остальных: к статическому весу двигателя добавляются тяга ремня и вибрация одноцилиндрового дизеля. Чугун жёсткий, но не пластичный, поэтому перетянутый ремень постепенно набирает усталостную трещину — чаще всего по узкой перемычке между площадками или по краю проушины. Насторожить должны уход двигателя с линии шкивов, ремень, который начал соскакивать или срабатываться с одной стороны, и новый глухой стук в передней части моторного отсека. Вторая частая причина замены — сорванная резьба в посадочных отверстиях после нескольких переборок мотора.

Как подобрать и установить

Ориентируйтесь на серию двигателя: опора рассчитана на посадочные размеры блоков 180N, 190N и 195N, поэтому снятую деталь стоит приложить к новой и сверить длину перемычки, расстояние между центрами крайних отверстий и положение центральной проушины. Если техника собрана на нестандартной раме, дополнительно проверьте, попадает ли отверстие проушины в штатный кронштейн рамы. При монтаже опору сначала наживляют на блок, затем соединяют с рамой, выставляют соосность шкивов и только после этого затягивают все болты — так чугун не работает на излом. Ремень натягивают до рабочего усилия, без излишнего перетяга: именно перетяг чаще всего и разрушает переднюю опору.

Преимущества

• Чугунная отливка держит геометрию под весом и вибрацией дизеля, поэтому шкивы не уходят из одной плоскости.
• Массивные посадочные площадки с резьбой позволяют притянуть двигатель к раме без промежуточных пластин и подкладок.
• Отверстие в центральной проушине даёт продольную регулировку положения мотора — натяжение ремня выставляется штатными средствами.
• Литая форма повторяет заводскую, поэтому замена идёт без подгонки и сварки: старая деталь снимается, новая становится на те же болты.

Такую опору берут и в ремонт, когда треснула родная, и про запас при сборке мотоблока или мототрактора на базе дизеля 180N/190N/195N — при активной работе с плугом или прицепом передний крепёж изнашивается быстрее остальных элементов опоры двигателя.
