Набор прокладок двигателя мотоблока 168F/170F (6,5/7 л.с.) TD

Набор прокладок для двигателя мотоблока 168F/170F (6,5/7 л.с.) TD нужен для восстановления герметичности разъёмных соединений при ремонте. Прокладки устанавливаются между сопрягаемыми поверхностями и уплотняются при затяжке крепежа. От состояния этих соединений зависит удержание масла внутри картера, а от уплотнения головки — герметичность камеры сгорания. Набор пригодится после разборки двигателя или при замене повреждённых уплотнений.

Состав и назначение

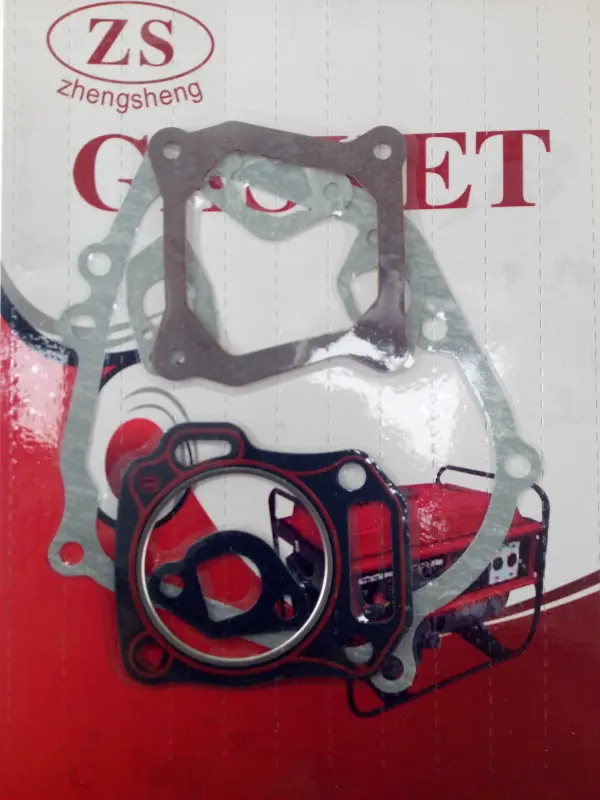

В наборе различимы прокладка головки цилиндра с круглым отверстием и окантовкой, крупная контурная прокладка крышки картера, прокладка клапанной крышки и малая фланцевая прокладка с центральным проходом. У каждой своя форма, расположение крепёжных отверстий и ширина уплотняющих участков. Эти детали работают в разных соединениях: при раскладке набора нужно сопоставлять каждую прокладку с конкретной крышкой или фланцем, сохраняя свободными предусмотренные проходы.

Когда требуется замена

Повод проверить прокладки — масляные следы по стыку крышки, повторное запотевание после очистки, разрыв или смещение уплотнения при разборке. Нарушение герметичности под головкой может сопровождаться потерей компрессии и следами прорыва газов возле стыка. Такие симптомы требуют проверки самого соединения: причиной бывает не только прокладка, но и неровная плоскость, повреждённая резьба или неравномерная затяжка. Новое уплотнение не исправляет деформированную крышку.

Что сверить при подборе

Ориентируйтесь на обозначение двигателя и геометрию снятых деталей. Сравните наружный контур, число и расположение отверстий под крепёж, размеры центральных проёмов, вырезы и перемычки. Для прокладки головки особенно существенно совпадение отверстия цилиндра и остальных проходов. Толщину сверяют с требованиями двигателя: сильно обжатая старая прокладка не всегда даёт верный ориентир. Одной схожей формы недостаточно — даже небольшое смещение отверстий может помешать сборке или перекрыть канал.

Особенности установки

Работу выполняют на остывшем двигателе. После снятия крышки или головки удаляют остатки прежнего уплотнения, не царапая привалочные поверхности и не допуская попадания частиц внутрь. Плоскости очищают и проверяют на задиры, коррозию и деформацию; крепёж и резьбовые отверстия осматривают на повреждения. Новую прокладку сначала укладывают без затяжки и убеждаются, что она прилегает ровно, не загибается и не требует растягивания либо подрезки.

Крепёж затягивают постепенно, в последовательности и с моментом, предусмотренными руководством двигателя. Герметик применяют только там, где это разрешено инструкцией: его избыток способен попасть в каналы. Одновременно стоит осмотреть уплотнения снятых крышек и соседние сальники, чтобы отличить течь по стыку от другого источника масла. После сборки проверяют герметичность соединений. Неправильная прокладка или перекос при установке могут привести к утечкам, потере компрессии и повторной разборке.
