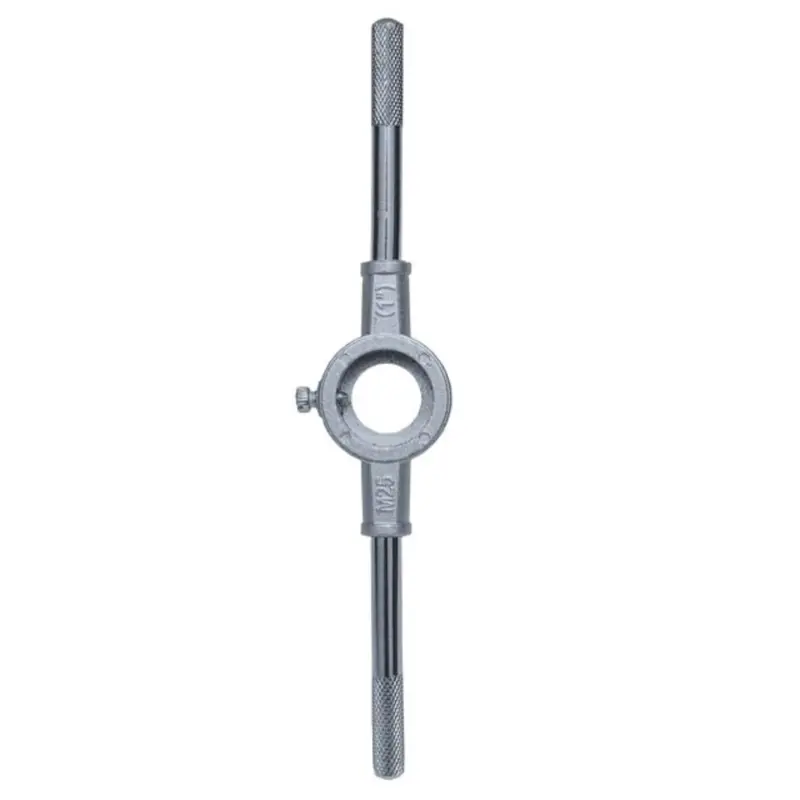

Держатель для круглых плашек 20×5

Держатель для круглых плашек 20×5 нужен для ручного нарезания наружной резьбы на стержнях и заготовках. Он удерживает плашку и передаёт ей усилие от рук через две противоположные рукоятки. Резьбу формирует режущий инструмент, закреплённый в центральном гнезде, поэтому при подборе держателя учитывают посадку плашки, а нужный диаметр и шаг резьбы выбирают отдельно.

Конструкция и работа

В центре корпуса расположено круглое посадочное гнездо с боковым фиксирующим винтом. Две длинные рукоятки позволяют вращать инструмент обеими руками и равномерно прикладывать усилие. На концах рукояток есть насечка для более уверенного хвата. При начале прохода держатель помогает контролировать положение плашки относительно заготовки: от ровного захода зависит направление первых витков.

Такой инструмент используют при изготовлении резьбовых концов и при аккуратной правке наружной резьбы подходящей плашкой. Если витки сильно сорваны или стержень деформирован, повторный проход не восстановит утраченный металл. Для исправления повреждений сначала оценивают состояние самой заготовки, чтобы не нагружать плашку попыткой прорезать замятый участок с перекосом.

Что сверить при подборе

Обозначение держателя — 20×5. Сопоставляйте его с посадочными размерами используемой плашки: её наружным диаметром и толщиной. Также проверьте расположение углублений под фиксацию. Плашка должна входить в гнездо без перекоса и надёжно удерживаться винтом. Диаметр отверстия с режущими кромками не заменяет проверку наружной посадки: плашки для разных резьб могут требовать одинакового держателя.

При замене старого плашкодержателя сравните форму гнезда, способ закрепления и удобство доступа к заготовке. Вокруг неё должно оставаться место для вращения рукояток. Проверьте и саму плашку: сколы режущих кромок, забитые стружкой отверстия или повреждённые места фиксации могут мешать работе даже с исправным держателем.

Установка плашки

Очистите посадочное гнездо и наружную поверхность плашки, ослабьте фиксирующий винт и установите режущий инструмент ровно, совместив места фиксации. Затяните крепление без чрезмерного усилия и проверьте, что плашка не проворачивается и не качается. Заготовку закрепите, а плашку подведите к её торцу заходной стороной. Первые обороты выполняйте особенно внимательно, удерживая держатель перпендикулярно оси стержня.

Во время нарезания используйте подходящую для обрабатываемого материала смазку и периодически делайте небольшой обратный поворот для ломания стружки. Если вращение резко затруднилось, остановитесь и проверьте заход, крепление и режущие кромки. Удлинять рукоятки трубами для преодоления сопротивления не стоит: так легко перегрузить крепёж и повредить плашку.

Когда держатель требует замены

Причины замены — трещины корпуса, деформация гнезда, сорванная резьба фиксирующего винта и люфт рукояток. Неплотная посадка приводит к проворачиванию плашки, а перекос — к неровной резьбе и сколам кромок. После работы удаляйте стружку из гнезда и с винта; при очередной установке проверяйте затяжку и состояние контактных поверхностей.
