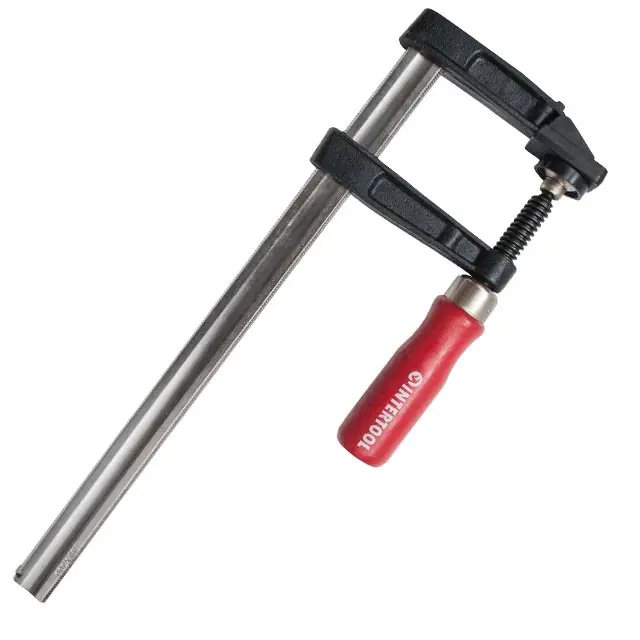

Струбцина столярная F-образная INTERTOOL, 150x50 мм, DIN 5117

Струбцина столярная F-образная INTERTOOL размером 150x50 мм (DIN 5117) предназначена для фиксации деталей при столярных и слесарных работах: склеивании заготовок, сборке рамок и коробов, разметке, сверлении, распиловке или строгании. Такой инструмент удерживает заготовку во время обработки. Устойчивость закрепления зависит от положения губок, формы детали и выбранного места прижима.

Конструкция и принцип работы

Основа струбцины — направляющая, на которой закреплена неподвижная губка и по которой перемещается подвижная губка с зажимным винтом. Такая схема характерна для F-образных струбцин: сначала подвижную часть переставляют вручную вдоль рейки, подбирая примерный раствор под толщину заготовки, а затем окончательный прижим создают вращением винта за рукоятку. Раствор составляет 150 мм, вылет губок — 50 мм. Первый параметр определяет раскрытие зажима, второй — доступную глубину прижима от края детали.

На рабочих губках установлены защитные накладки. Они служат для уменьшения непосредственного контакта зажимных поверхностей с заготовкой, однако мягкая древесина и отделочное покрытие требуют осторожного обращения. Перед затяжкой следует очистить места контакта от стружки и засохшего клея, а при необходимости использовать отдельные чистые подкладки. Рукоятка зажимного винта имеет красный цвет.

Преимущества

• Защитные накладки на губках помогают бережнее обращаться с лицевой поверхностью детали. Усилие затяжки подбирают с учётом материала, чтобы не продавить его.
• Подвижная губка позволяет предварительно выставить расстояние между точками прижима под заготовку, после чего зажим регулируют винтом.
• Винтовой механизм позволяет постепенно затягивать и ослаблять прижим, контролируя положение соединяемых деталей по мере работы.
• Размер 150x50 мм даёт два ориентира для подбора: необходимый раствор и глубину установки губок. Дополнительно следует учитывать место для самой струбцины и вращения рукоятки.

Характеристики

• Тип: F-образная столярная струбцина
• Размер (раствор x вылет губок): 150x50 мм
• Стандарт: DIN 5117
• Рукоятка: красного цвета
• Губки: с защитными накладками

Струбцину используют при сборке небольших рамок, шкатулок, ремонте мебели и других работах с заготовками подходящего размера. При подборе учитывайте общую толщину зажимаемого пакета вместе с подкладками и расстояние от края до точки прижима. Если заменяете старый инструмент, сравните его раствор, вылет губок и возможность разместить зажим на привычном рабочем месте. Недостаточное раскрытие не позволит охватить детали, а недостаточный вылет — достать до нужного участка. Перед работой осмотрите направляющую, резьбу, губки и накладки. Деформация рейки, трещины, проскальзывание подвижной части или повреждённая резьба — причины прекратить использование и оценить необходимость замены инструмента. Для установки сначала устойчиво расположите заготовку, разведите губки и выставьте их напротив мест прижима. Затягивайте винт постепенно, следя за стыками и отсутствием смещения. Если детали перекашиваются, ослабьте зажим и поправьте их положение, вместо того чтобы сильнее затягивать винт. При снятии сначала ослабьте прижим и поддержите детали, которые могут сместиться, затем отведите подвижную губку. После работы удалите остатки клея и стружку с направляющей и резьбы.
