Труборез велосипедный KL-9601 для штока вилки и подседельного штыря

Велосипедный труборез KL-9601 для труб диаметром 3–28,6 мм

KL-9601 — регулируемый ручной труборез для укорачивания круглых трубчатых деталей велосипеда. Его основные задачи — подрезка штока вилки и подседельного штыря при сборке, замене компонентов или настройке велосипеда под выбранную посадку. Рабочий диапазон от 3 до 28,6 мм охватывает небольшие трубки и распространенный шток диаметром 28,6 мм. Инструмент подходит для мастерской и домашнего обслуживания, если производитель обрабатываемой детали допускает резку труборезом.

Конструкция и принцип работы

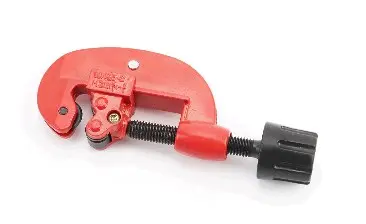

С-образный корпус охватывает трубу, а режущее колесо располагается напротив двух опорных роликов. Резьбовой шпиндель с крупной поворотной рукояткой позволяет подвести колесо к поверхности и постепенно увеличивать прижим. Благодаря регулируемому раскрытию один инструмент используется с трубами разных диаметров в пределах заявленного диапазона.

Во время работы труборез вращают вокруг детали. Колесо проходит по одной окружности и формирует замкнутую канавку, которая углубляется после небольшого поворота регулировочной рукоятки. Постепенная подача помогает контролировать процесс и не требует пытаться прорезать стенку за один оборот. Для ровной траектории труба должна устойчиво опираться на оба ролика, а режущее колесо — точно совпадать с нанесенной линией.

Что проверить перед выбором

• Наружный диаметр. Измерьте трубу в месте реза: значение должно находиться в диапазоне 3–28,6 мм, причем учитывать нужно именно внешний размер.
• Форма детали. KL-9601 предназначен для круглых труб, вокруг которых корпус инструмента может свободно сделать полный оборот.
• Материал и способ обработки. Уточните в инструкции к вилке, подседельному штырю или другой детали, разрешена ли резка роликовым труборезом. Совпадения по диаметру недостаточно для выбора метода обработки.
• Окончательная длина. До начала работы определите положение выноса, проставочных колец и компонентов рулевой колонки либо необходимую глубину установки подседельного штыря.
• Доступ вокруг линии реза. Рядом не должно быть выступов и других участков, мешающих ролику пройти по всей окружности.

Как пользоваться труборезом

Сначала отмерьте требуемую длину и нанесите непрерывную линию. Для штока вилки следует предварительно собрать рулевую колонку с выносом и предусмотренными проставочными кольцами либо перенести размер со старой вилки. Перед резкой снимите деталь с велосипеда, если этого требует инструкция ее производителя, и закрепите ее способом, который не повреждает поверхность.

• Отведите режущее колесо рукояткой, установите трубу между колесом и опорными роликами, затем совместите колесо с разметкой.
• Подведите колесо до контакта без чрезмерного начального усилия и выполните полный оборот корпуса вокруг трубы.
• После каждого прохода понемногу увеличивайте прижим и продолжайте вращение по сформированной канавке до отделения ненужной части.
• Обработайте внутреннюю и наружную кромки подходящим инструментом, удалите стружку и проверьте качество торца перед сборкой.

Особенности работы со штоком и подседельным штырем

При укорачивании штока критична не только линия реза, но и оставшаяся длина для рулевой колонки, проставочных колец и полной зоны зажима выноса. Окончательный размер выбирают по инструкции производителя вилки и выноса. Исправить слишком короткий шток последующей обработкой невозможно, поэтому разметку и собранную высоту проверяют повторно.

После укорачивания подседельного штыря его оставшаяся часть должна обеспечивать минимальную глубину установки, установленную изготовителем рамы и штыря. Новый торец очищают от заусенцев до установки в подседельную трубу. Для деталей из композитных материалов применяют только прямо разрешенный изготовителем способ резки и специализированную оснастку.

KL-9601 предназначен для контролируемой круговой подрезки труб и особенно удобен там, где вокруг детали достаточно места для вращения корпуса. Точное измерение, постепенная подача колеса и обработка кромки после реза помогают подготовить деталь к последующей установке без лишних операций.
