Держатель для корончатых сверл INTERTOOL 103 мм с центровочным сверлом используют при сборке оснастки для получения круглых отверстий. Держатель соединяет коронку с приводом и передаёт ей вращение, а центровочное сверло задаёт начальную точку сверления. От состояния этой связки зависит, насколько ровно коронка начинает рез и сохраняет положение относительно разметки.

Устройство и назначение

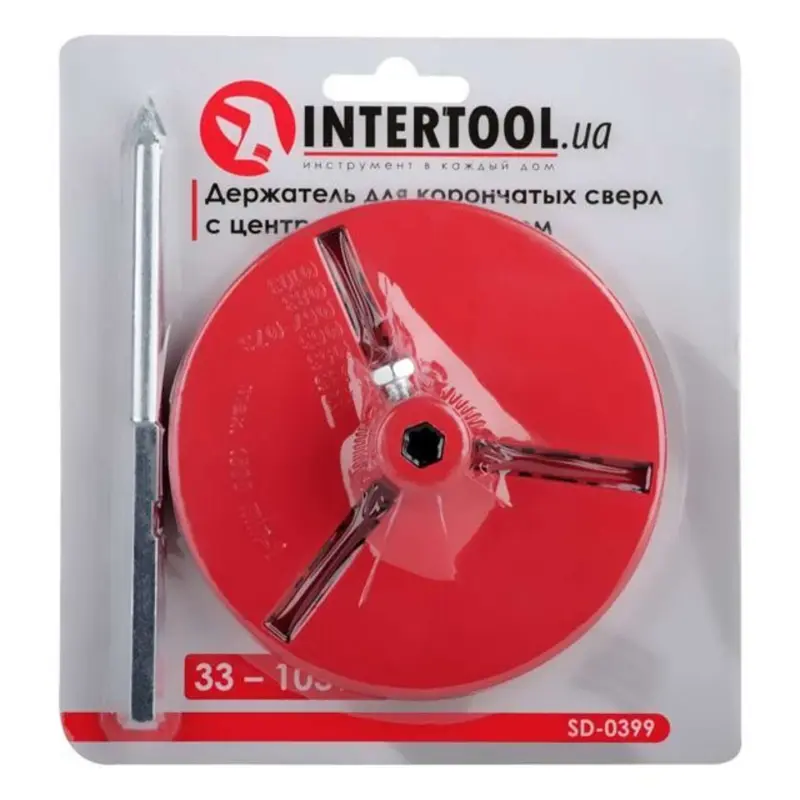

Держатель имеет круглое основание красного цвета, центральное отверстие и три радиально расположенных паза. При подборе такая форма основания имеет значение: крепление коронки должно соответствовать конструкции держателя. Центровочное сверло помогает начать отверстие в намеченном месте и направляет оснастку до того, как режущая часть коронки войдёт в материал. Сам держатель не определяет, какие материалы можно сверлить: это зависит от установленной коронки и условий её применения.

Что сверить при подборе

Обозначение 103 мм учитывают вместе с формой и размерами посадочных соединений. Одного совпадения числа недостаточно: сравните держатель со снятым образцом и креплением используемой коронки. Проверьте способ фиксации, расположение посадочных элементов, размеры сопрягаемых поверхностей и возможность закрепить собранную оснастку в инструменте. Коронка должна занимать предусмотренное положение без перекоса и свободного качания.

Отдельно проверьте посадку центровочного сверла и его положение относительно режущей кромки коронки. Сверло должно начать направляющее отверстие до того, как коронка коснётся заготовки. Если меняете только держатель, осмотрите оставшуюся коронку: повреждённое крепление, деформированный корпус или изношенные зубья нельзя исправить заменой держателя. Несоответствие соединений приводит к люфту, биению и неровному началу реза.

Когда требуется замена

Повод проверить держатель — заметное качание закреплённой коронки, повторное ослабление крепления, следы деформации или повреждения посадочных поверхностей. Такие дефекты могут появляться после заклинивания оснастки, удара или работы с перекосом. Если сверление стало уводить от разметки, проверьте также прямолинейность и заточку центровочного сверла. Затупленное либо погнутое сверло мешает точному началу отверстия даже при исправном держателе.

Сборка и проверка

Устанавливайте оснастку при отключённом питании инструмента. Очистите посадочные поверхности от стружки и загрязнений, установите центровочное сверло и коронку, затем закрепите их предусмотренным для соответствующего соединения способом. Не пытайтесь компенсировать несовпадение посадки случайными прокладками или чрезмерной затяжкой: это может создать перекос и повредить крепление.

До запуска проверьте надёжность фиксации и отсутствие заметного люфта, закрепите заготовку. Первое сверление выполняйте без бокового давления, с режимом, подходящим коронке и материалу. При биении, смещении коронки или ослаблении соединения остановите инструмент и проверьте сборку. Вместе с держателем стоит осмотреть центровочное сверло и крепёж коронки: износ сопряжённых деталей не позволит получить устойчивую посадку.
