Контрольно-распределительный блок компрессора с регулятором давления INTERTOOL

Контрольно-распределительный блок компрессора INTERTOOL с регулятором давления служит для соединения воздушных магистралей и настройки давления на регулируемом выходе. Такой блок нужен при ремонте пневматической части компрессора, если повреждён корпус, негерметичны соединения или регулятор перестал нормально изменять подачу воздуха. Его подбирают по устройству снятого блока и параметрам подключений.

Устройство и назначение

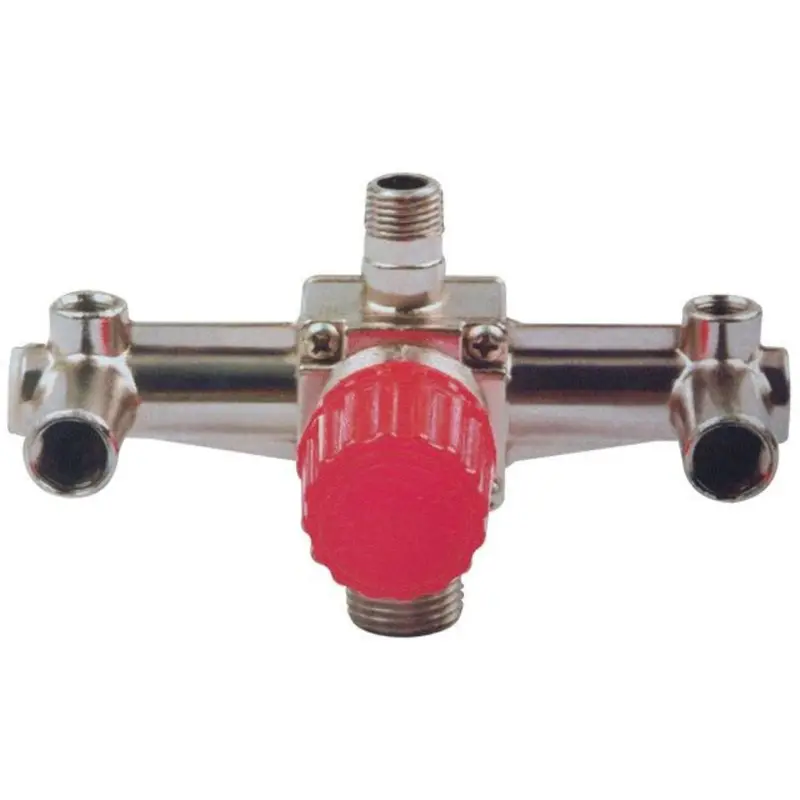

Блок имеет вытянутый корпус с боковыми присоединительными отверстиями и центральный регулятор с красной рифлёной рукояткой. Сверху и снизу расположены резьбовые присоединения. При монтаже нужно сохранить правильное подключение входа и выходов: от этого зависит работа регулировки и то, какое давление поступит к потребителю. Рукоятка позволяет изменять настройку вручную, а результат проверяют по исправному манометру соответствующей линии.

Регулировка давления помогает согласовать подачу воздуха с требованиями подключённого пневмоинструмента. Настройку стоит проверять и при расходе воздуха: показания в покое не всегда отражают условия работы. Регулятор выходного давления не заменяет устройство автоматического отключения компрессора и предохранительный клапан, поэтому эти функции нельзя возлагать на одну рукоятку.

Когда требуется замена

Повод осмотреть блок — шипение в районе корпуса и соединений, повреждённая резьба, трещины, заедание рукоятки или отсутствие реакции давления на её поворот. Если настройка самопроизвольно меняется либо воздух проходит при попытке уменьшить подачу, проверяют сам регулятор и правильность подключения. Падение давления под нагрузкой также может быть связано со шлангом, соединителями или недостаточной подачей компрессора; один этот симптом ещё не указывает на неисправность блока.

Что сверить при подборе

Сравните количество, расположение и назначение присоединений со снятой деталью. Для каждой резьбы нужны её тип, диаметр, шаг и исполнение — внутреннее или наружное. Внешне близкие соединения могут оказаться несовместимыми: попытка затянуть их с усилием повреждает витки и оставляет утечку. Отдельно проверьте, подходят ли подключения манометра, шлангов и остальных деталей вашей воздушной линии.

Учитывайте габариты корпуса, способ его установки и свободное место для поворота рукоятки. Рабочее давление блока и диапазон регулировки должны соответствовать компрессору и потребителю воздуха. Если приходится добавлять переходники, проверьте, не мешают ли они соседним деталям и не создают ли нагрузку на корпус. Совпадения внешней формы недостаточно для правильного подбора.

Установка и проверка

Отключите компрессор от питания, исключите случайный запуск и полностью сбросьте давление из ресивера и подключённых магистралей. До разборки зафиксируйте расположение соединений. После снятия блока очистите ответные резьбы от остатков уплотнения и осмотрите штуцеры, манометр и шланги. Повреждённые уплотнения замените; материал для герметизации выбирайте с учётом типа соединения и работы со сжатым воздухом.

Подключайте новый блок по схеме компрессора, не допуская попадания уплотнителя внутрь каналов. Затягивайте соединения подходящим инструментом за предусмотренные грани, без усилия на рукоятку. После сборки постепенно подайте давление, проверьте стыки на утечки и убедитесь, что регулировка изменяет показания нужного манометра. Затем проверьте настройку при подключённом потребителе. Перепутанные каналы, неподходящая резьба и чрезмерная затяжка могут привести к утечке, повреждению корпуса и неправильной подаче воздуха.
