Обратный клапан для компрессоров INTERTOOL PT-0003/PT-0004/PT-0009

Обратный клапан для компрессоров INTERTOOL PT-0003/PT-0004/PT-0009 пропускает сжатый воздух в ресивер и препятствует его возвращению в нагнетательную магистраль после остановки компрессора. Исправный клапан отделяет запас воздуха в ресивере от участка, который разгружается перед следующим пуском. Его меняют при нарушении герметичности, повреждении корпуса или присоединительной резьбы.

Конструкция и назначение

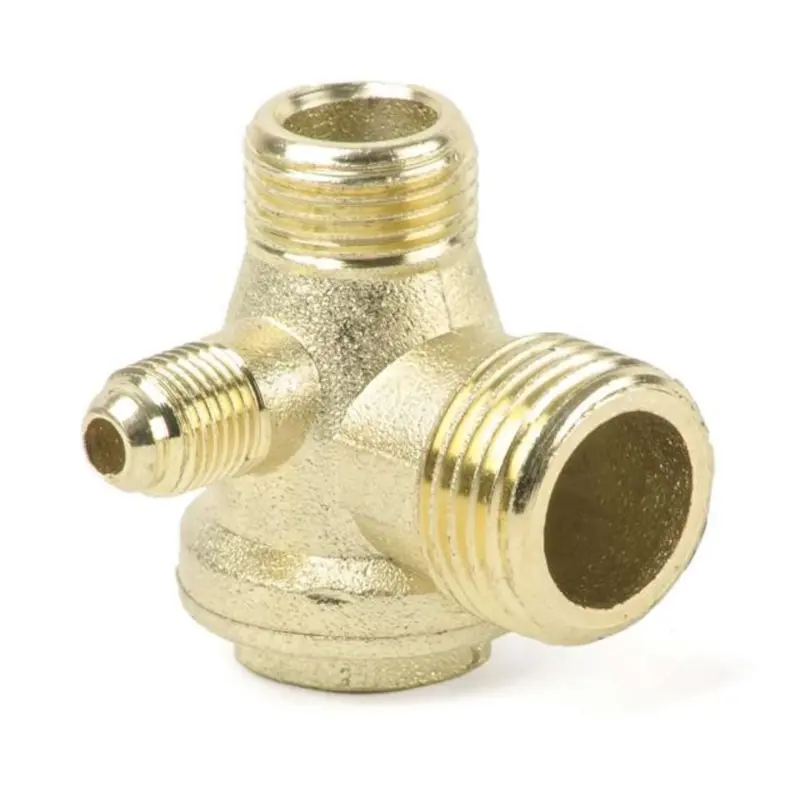

Корпус имеет три патрубка с наружной резьбой: два крупных и один меньшего диаметра. Они направлены в разные стороны, поэтому при подборе важны не только резьбовые размеры, но и расположение подключаемых трубок. Снизу находится крышка с гранями под ключ. При монтаже нужно учитывать свободное место вокруг корпуса: трубки должны подходить к своим соединениям без натяга, перекоса и резких перегибов.

Внутри обратного клапана запирающая часть открывает проход под действием поступающего воздуха и закрывает его при обратном перепаде давления. Загрязнение посадочной поверхности или износ уплотнения могут помешать плотному закрытию. Повреждение наружной резьбы приводит к другой проблеме — утечке непосредственно в месте соединения. Поэтому перед заменой полезно установить, пропускает ли сам клапан или воздух выходит через его стык с трубкой либо ресивером.

Когда требуется замена

Повод проверить клапан — продолжительное шипение через разгрузочную линию после остановки компрессора, потеря давления без расхода воздуха или затруднённый повторный запуск. Кратковременный сброс воздуха при остановке сам по себе может быть нормальной работой разгрузки. Эти признаки не позволяют однозначно определить неисправность: сначала проверяют герметичность соединений. Трещины корпуса, сорванная резьба и повторяющаяся негерметичность запирающей части служат причинами замены.

Что сверить при подборе

Сопоставьте снятый клапан с новым по диаметру, шагу и типу каждой резьбы, длине резьбовых участков и форме уплотняемых поверхностей. Проверьте взаимное положение патрубков, габариты корпуса и способ присоединения тонкой трубки. Совпадения общего силуэта недостаточно: близкая по диаметру резьба может иметь другой шаг, а неверная посадка не позволит герметично затянуть соединение. Не пытайтесь компенсировать несовпадение дополнительным усилием или толстым слоем уплотнителя.

Установка и проверка

Отключите компрессор от питания, полностью стравите давление из ресивера и дождитесь остывания нагнетательной трубки. Зафиксируйте расположение подключений, затем отсоедините трубки и снимите клапан подходящим ключом. Осмотрите ответные резьбы, гайки, уплотнения и концы трубок: трещины, деформация и повреждённые посадочные поверхности могут сохранить утечку даже после замены клапана. Изношенные уплотнения заменяют с учётом конструкции соединения.

Очистите места соединений, не допуская попадания загрязнений внутрь. Новый клапан установите с сохранением назначения каждого подключения; способ уплотнения выбирайте по типу резьбы и посадки. Сначала наживите соединения вручную, затем затяните ключом без чрезмерного усилия. После сборки выполните пробное наполнение ресивера и проверьте стыки средством для выявления утечек. Убедитесь, что после остановки нет длительного выхода воздуха через разгрузку, а повторный запуск проходит штатно. При утечке вновь отключите компрессор и сбросьте давление до исправления соединений.
