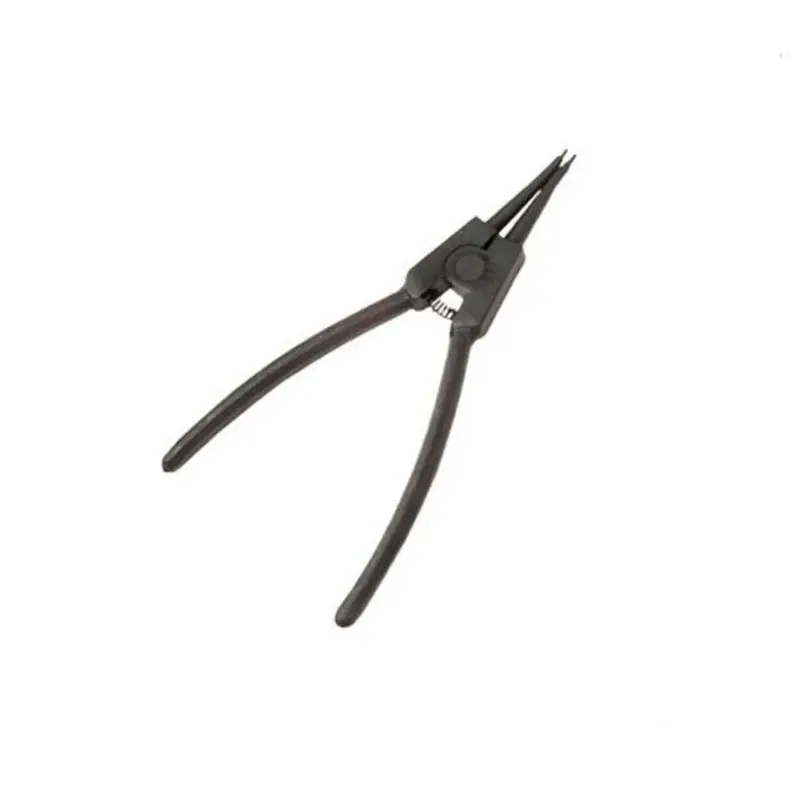

Щипцы для стопорных колец INTERTOOL 150 мм, прямые на разжим

Щипцы INTERTOOL 150 мм с прямыми губками на разжим предназначены для снятия и установки наружных стопорных колец. Такие кольца удерживают детали от осевого смещения на валу или оси, располагаясь в специальной канавке. Для демонтажа кольцо нужно аккуратно расширить, чтобы оно вышло из канавки. Узкие наконечники щипцов входят в отверстия на его концах и позволяют управлять раскрытием через рукоятки.

Прямые губки и работа на разжим

При сжатии рукояток наконечники расходятся и разводят концы кольца. Это движение нужно именно для наружных колец: при работе с внутренним кольцом в отверстии требуется инструмент на сжатие. Между рукоятками расположена пружина, а губки имеют прямую форму. Такое расположение удобно, когда к отверстиям кольца можно подойти прямо и соседние детали не перекрывают доступ.

Длина инструмента — 150 мм. Этот размер помогает оценить удобство работы в ограниченном пространстве, но сам по себе не определяет допустимый диаметр кольца. При подборе имеют значение размеры наконечников, расстояние между отверстиями кольца и место для движения рукояток. Прямые губки должны доставать до кольца без упора в корпус, буртик вала или расположенную рядом деталь.

Что проверить при подборе

Сверьте тип установленного стопора: у него должны быть отверстия под наконечники, а для снятия он должен расширяться. Наконечники должны входить в оба отверстия достаточно глубоко, без заклинивания и чрезмерного люфта. Слишком толстые не войдут в отверстия, слишком тонкие будут хуже удерживать кольцо и могут соскользнуть под нагрузкой. Также оцените, хватает ли доступа для одновременного введения обеих губок.

Если кольцо меняется вместе с ремонтом механизма, подбирайте новое по размерам снятого стопора и его посадочной канавки. Погнутое кольцо, трещины, поврежденные отверстия или потеря упругости — причины заменить его. Стопор, который после снятия остается растянутым, может недостаточно надежно удерживаться на валу. Заодно осмотрите края канавки и прилегающие шайбы: заусенцы и повреждения мешают полной посадке кольца.

Как снимать и устанавливать кольцо

Очистите место работы, обеспечьте доступ к стопору и снимите нагрузку с удерживаемых им деталей. Наденьте защитные очки: упругое кольцо способно выскочить при срыве наконечника. Введите оба наконечника в отверстия и плавно сожмите рукоятки. Разводите концы только настолько, насколько нужно для выхода из канавки, затем снимите кольцо, удерживая его под контролем. Излишнее раскрытие может вызвать остаточную деформацию.

При установке расширьте кольцо, подведите его к канавке и постепенно отпустите рукоятки. Проверьте, что стопор вошел в канавку по всей окружности, без перекоса и зависания на краю. Неполная посадка допускает смещение закрепленной детали. Перед дальнейшей работой осмотрите сами щипцы: погнутые или изношенные наконечники и заметный люфт шарнира ухудшают удержание. Не используйте губки как рычаг для поддевания кольца; после работы удалите с них грязь и вытрите инструмент насухо.
