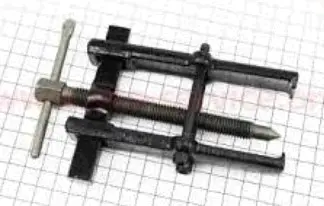

Универсальный двухлапый съемник подшипников 55×90 мм, большой

Универсальный съемник подшипников 55×90 мм

Механический двухлапый съемник предназначен для аккуратного демонтажа подшипников с валов без ударного воздействия по снимаемой детали. Исполнение 55×90 мм рассчитано на подшипники диаметром до 55 мм и позволяет работать при расстоянии от места посадки до торца вала до 90 мм. Такой формат особенно удобен при обслуживании якорей электродрелей, угловых и прямых шлифовальных машин, перфораторов, лобзиков и другого электроинструмента с подходящими размерами деталей.

Инструмент также можно применять для снятия некоторых шестерен с валов, если лапы удается надежно завести за деталь, а центральный винт можно расположить по оси вала. Две противоположные лапы захватывают подшипник или шестерню с обратной стороны. При вращении силового винта его наконечник упирается в торец вала, а захваты постепенно подтягивают снимаемую деталь к себе. Это позволяет прикладывать усилие контролируемо и сохранять правильное направление стягивания.

Конструкция и назначение

Съемник выполнен по двухзахватной схеме: положение лап регулируется относительно детали, а поперечная направляющая удерживает их с двух сторон. Центральный резьбовой винт создает тяговое усилие. Т-образная рукоятка помогает вращать винт вручную и наблюдать за положением захватов во время демонтажа. Открытая конструкция облегчает установку инструмента там, где вокруг подшипника остается достаточно места для лап.

Размер 55×90 мм обозначает два разных предельных параметра, а не габариты корпуса инструмента. Первый параметр относится к максимальному диаметру снимаемого подшипника — 55 мм. Второй указывает максимальную глубину захвата: расстояние от подшипника до свободного торца вала должно быть не более 90 мм. Для правильного выбора необходимо проверить оба значения, поскольку подходящий диаметр еще не означает, что длины лап хватит для конкретной посадки.

Что проверить перед работой

• Диаметр детали. Наружный диаметр подшипника или захватываемой части шестерни не должен превышать 55 мм.
• Глубину посадки. Расстояние от снимаемой детали до конца вала должно укладываться в предел 90 мм.
• Место для захватов. За подшипником или шестерней нужен доступный край, за который обе лапы смогут зацепиться на одинаковой глубине.
• Опору винта. Торец вала должен обеспечивать центральную точку упора, чтобы винт не смещался в сторону при нагрузке.
• Свободное пространство. Поперечная направляющая, лапы и рукоятка не должны упираться в корпус инструмента либо соседние детали.
• Направление снятия. Следует заранее убедиться, что деталь стягивается с вала наружу и не удерживается крепежом, стопорным кольцом или другим фиксатором.

Практика установки

Перед началом демонтажа центральный винт отводят назад, лапы разводят и заводят за противоположные края снимаемой детали. Захваты располагают симметрично, после чего винт совмещают с осью вала и подводят к его торцу. Первые обороты выполняют без резкого усилия: это помогает проверить, что обе лапы удерживаются одинаково, направляющая не перекошена, а наконечник винта остается в центре.

Во время снятия винт вращают постепенно, контролируя равномерное движение подшипника или шестерни. Если одна лапа смещается, инструмент заметно наклоняется либо деталь не начинает сходить с посадки, усилие снимают и заново выставляют захваты. Съемник 55×90 мм стоит выбирать для ремонтных операций, в которых одновременно соблюдены предел диаметра и глубины, имеется доступ за деталью и предусмотрен надежный упор в торец вала.
