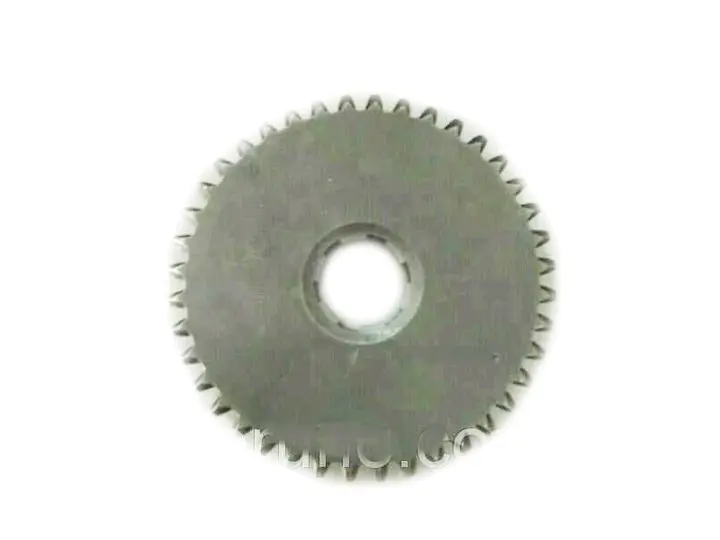

Шестерня первичного вала КПП мотоблока 168F/170F (6,5/7Hp), Z-44, 2-передачи, AMG

Шестерня первичного вала КПП для мотоблока 168F/170F (6,5/7Hp) служит для передачи вращения через зубчатое зацепление внутри коробки передач. Обозначение Z-44 означает 44 зуба. При ремонте такая деталь нужна для замены изношенной или повреждённой шестерни: от состояния зубьев и правильной посадки зависит работа зацепления под нагрузкой.

Конструкция и причины замены

Шестерня имеет форму диска с наружным зубчатым венцом и центральным посадочным отверстием. Зубья взаимодействуют с ответной шестернёй, а посадка на валу удерживает деталь в предусмотренном конструкцией положении. При подборе имеют значение обе части: совпадение числа зубьев ещё не означает, что шестерня подойдёт по посадке и расположению в коробке.

Повод для проверки — усилившийся шум КПП, стук при передаче нагрузки или металлические частицы в масле. Эти признаки могут быть связаны и с соседними деталями, поэтому решение о замене принимают после осмотра. На снятой шестерне проверяют зубья на сколы, трещины, выкрашивание и неравномерную выработку. Посадочное отверстие осматривают на задиры и следы разбитой посадки. Повреждение хотя бы части венца нарушает равномерность зацепления.

Что сверить со снятой деталью

Ориентируйтесь на устройство конкретной КПП и размеры прежней шестерни. Обозначение двигателя помогает сузить подбор, но само по себе не определяет внутреннее устройство коробки. Для сравнения очистите снятую деталь от масла и загрязнений, чтобы различить посадочные поверхности, уступы и следы контакта.

• Пересчитайте зубья и сопоставьте их профиль с прежней шестернёй и ответной деталью.
• Сравните наружный диаметр, общую толщину и ширину зубчатого венца.
• Проверьте диаметр и форму центрального отверстия, наличие и расположение посадочных элементов.
• Сверьте выступы, углубления и положение венца относительно торцов: они влияют на взаимное расположение шестерён.

Разница в толщине или посадке может изменить зазоры, сместить контакт зубьев либо помешать сборке. Несовпадение профиля зубьев приводит к неправильному зацеплению даже при одинаковом их количестве. Деталь должна соответствовать снятой по совокупности признаков; подгонять её ударами или стачиванием посадочных поверхностей нельзя.

Установка и проверка

При разборке фиксируют ориентацию шестерни и порядок расположения шайб, втулок и стопорных деталей, если они предусмотрены конструкцией. Одновременно осматривают ответную шестерню, посадку вала и его подшипники. Люфт в опорах или повреждённые зубья сопряжённой детали могут быстро испортить новую шестерню, поэтому выявленные дефекты устраняют до окончательной сборки.

Новую шестерню устанавливают на очищенную посадку в том же положении, соблюдая порядок сборки конкретной КПП. Проверяют фиксацию и предусмотренные зазоры, затем вручную проворачивают механизм: вращение должно быть без закусывания. После закрытия коробки восстанавливают смазку согласно требованиям техники. Первую проверку проводят без рабочей нагрузки; при стуке или затруднённом вращении останавливают механизм и проверяют сборку.
