Шестерня первичного вала КПП мотоблока 168F/170F (6,5/7 л.с.), 1-я передача, Z-40 AMG

Шестерня первичного вала КПП для первой передачи мотоблока 168F/170F (6,5/7 л.с.). Обозначение Z-40 означает 40 зубьев. Деталь передаёт вращение через зацепление с ответной шестернёй и участвует в формировании передаточного отношения первой передачи. Её меняют при повреждении зубчатого венца или посадочного соединения, когда исправную работу коробки уже нельзя восстановить регулировкой. Обозначение изделия — AMG.

Конструкция и работа

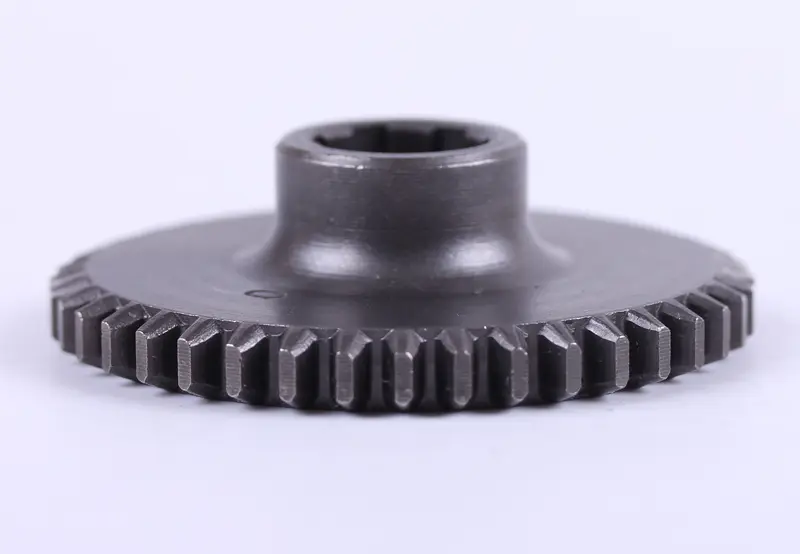

Шестерня имеет наружный зубчатый венец, выступающую ступицу и центральное отверстие с внутренними шлицами. При подборе значение имеет не только число зубьев: положение венца относительно ступицы определяет, как деталь расположится рядом с ответной шестернёй. Шлицевое соединение должно соответствовать валу, чтобы передавать нагрузку без проворачивания и лишнего люфта. Износ посадки может нарушать работу зацепления даже при целых зубьях.

Когда нужна замена

Повод для осмотра — усилившийся шум на первой передаче, стук под нагрузкой или металлические частицы в масле коробки. Такие признаки могут быть связаны и с подшипниками либо ответной шестернёй, поэтому причину уточняют после разборки. На снятой детали проверяют зубья по всей окружности: сколы, трещины, выкрашивание контактных поверхностей и заметная выработка требуют внимания. Отдельно осматривают шлицы и ступицу. Продолжать работу с разрушенными зубьями опасно для соседних деталей: осколки попадают в зацепление и могут вызвать заклинивание.

Что сверить при подборе

Сравните новую шестерню со снятой: посчитайте зубья, проверьте наружный диаметр, ширину венца, общую высоту и выступ ступицы. Для посадки на вал нужно совпадение числа, профиля и размеров внутренних шлицев. Также сверяют форму зубьев и расположение торцов относительно посадочного отверстия. Одного обозначения двигателя недостаточно для выбора деталей коробки: ориентируйтесь на конструкцию своей КПП и размеры старой шестерни. Если зубья разрушены, используйте неповреждённые участки и сведения о конкретной коробке.

Особенности установки

При разборке фиксируют ориентацию ступицы и порядок расположения шайб, втулок и стопорных деталей, если они предусмотрены конструкцией. После снятия шестерни очищают место установки и проверяют шлицы вала, ответный зубчатый венец и подшипники. Повреждённые сопряжённые детали устраняют как причину повторного износа: новая шестерня на разбитой посадке или в паре с повреждёнными зубьями быстро теряет исправность. Металлические обломки и продукты износа удаляют из коробки до сборки.

Шестерню устанавливают в прежней ориентации, соблюдая порядок сборки конкретной КПП. Не компенсируют несовпадение посадки ударами по зубьям или самодельными прокладками. После установки проверяют фиксацию, осевой зазор по требованиям коробки, свободное вращение и включение передачи без заеданий. Смазку применяют по требованиям изготовителя КПП. Неправильная высота ступицы или ширина венца может сместить зацепление, а несоответствие шлицев — повредить вал. Первую проверку после сборки проводят без рабочей нагрузки, контролируя шум и плавность вращения.
