Вал первичный редуктора мотоблока 168F/170F (6,5/7Hp), Z-12, L-100, AMG

Первичный вал редуктора мотоблока 168F/170F (6,5/7Hp) передаёт вращение на зубчатую передачу редуктора. Его меняют при повреждении зубьев, износе шлицев или посадочных поверхностей, когда соединения уже не обеспечивают правильную работу механизма. Обозначения детали — Z-12, L-100, AMG. Z-12 означает 12 зубьев шестерни.

Устройство и назначение

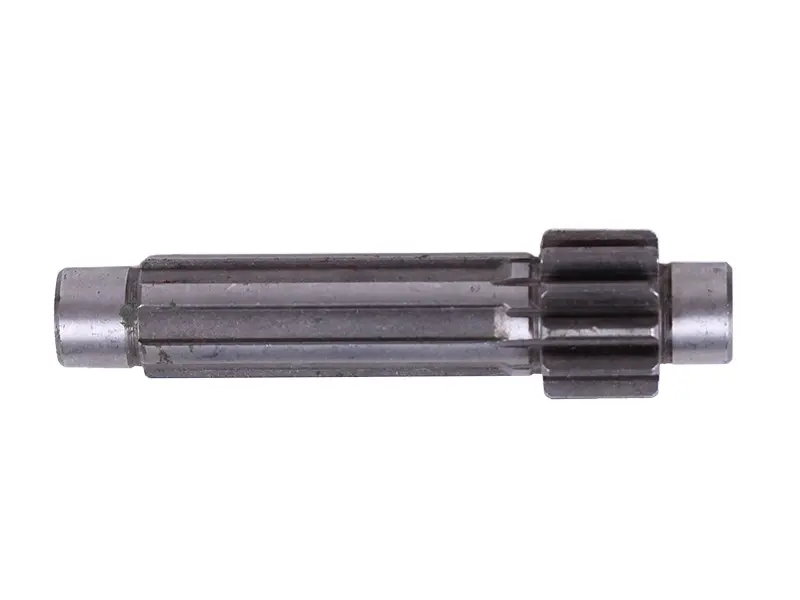

Вал имеет длинный участок с продольными шлицами, зубчатый венец ближе к одному концу и цилиндрические участки на концах. Шлицевое соединение передаёт крутящий момент между сопряжёнными деталями, а зубья входят в зацепление с ответной шестернёй. Для нормальной работы нужны не только целые зубья, но и точное положение вала в опорах: перекос меняет контакт в зацеплении и ускоряет износ.

Когда требуется замена

Поводом разобрать и проверить редуктор становятся усилившийся гул, стук под нагрузкой, рывки при передаче вращения или металлические частицы в масле. Эти признаки могут быть связаны также с подшипниками и соседними шестернями, поэтому решение о замене принимают после осмотра. На снятом валу проверяют зубья на сколы и выкрашивание, шлицы — на замятие граней, а посадочные поверхности — на задиры и следы проворачивания сопряжённых деталей.

Износ ускоряют работа с недостаточной смазкой, загрязнение масла, ударные нагрузки и люфт опор. Если заменить вал, оставив разбитый подшипник или повреждённую ответную шестерню, причина неисправности сохранится. Вместе с ним стоит осмотреть подшипники, детали фиксации и уплотнения, которые затрагиваются при разборке; повреждённые детали заменяют по результатам проверки.

Что сверить при подборе

Обозначение двигателя помогает сузить выбор, но решающим остаётся совпадение с валом установленного редуктора. Сопоставьте общую длину, диаметры и длину посадочных участков, расположение уступов и зубчатого венца. Для шлицевого участка проверьте число шлицев, их профиль, наружный диаметр и рабочую длину. Даже небольшое отличие может помешать сборке или оставить недопустимый люфт.

У шестерни сравните число зубьев, ширину венца и геометрию зуба со снятой деталью. Одного совпадения по числу зубьев недостаточно: шестерня должна правильно сопрягаться с ответной. Измерять лучше по сохранившимся поверхностям, поскольку изношенная посадка или сбитые края шлицев искажают результат. Обозначение L-100 сохраняйте при сопоставлении каталожных записей, а размеры проверяйте отдельно.

Особенности установки

Вал заменяют при разобранном редукторе, предварительно запомнив расположение деталей и порядок их установки. Посадки очищают, опоры проверяют на люфт и плавность вращения. При запрессовке усилие прикладывают через подходящую оправку к нужной поверхности, не передавая его через зубья или тела качения подшипника. Вал должен занять штатное положение без принудительного стягивания половин корпуса.

После сборки проверяют фиксацию, осевой люфт по требованиям редуктора и свободное вращение без заеданий. Смазку восстанавливают согласно требованиям механизма. Первую проверку проводят без рабочей нагрузки, прислушиваясь к посторонним звукам. Ошибка в длине, посадках или профиле зацепления способна вызвать заклинивание и повредить соседние детали, поэтому тугой ход устраняют до начала работы.
