Прокладка крышки головки цилиндра мотоблока 168F/170F (6,5/7Hp) AMG

Прокладка крышки головки цилиндра для двигателей мотоблоков 168F/170F (6,5/7Hp) AMG уплотняет стык крышки с головкой. Она помогает удерживать масло внутри полости клапанного механизма и препятствует проникновению пыли через соединение. При появлении масляного следа по краю крышки стоит проверить состояние этого уплотнения и прилегающих поверхностей.

Устройство и назначение

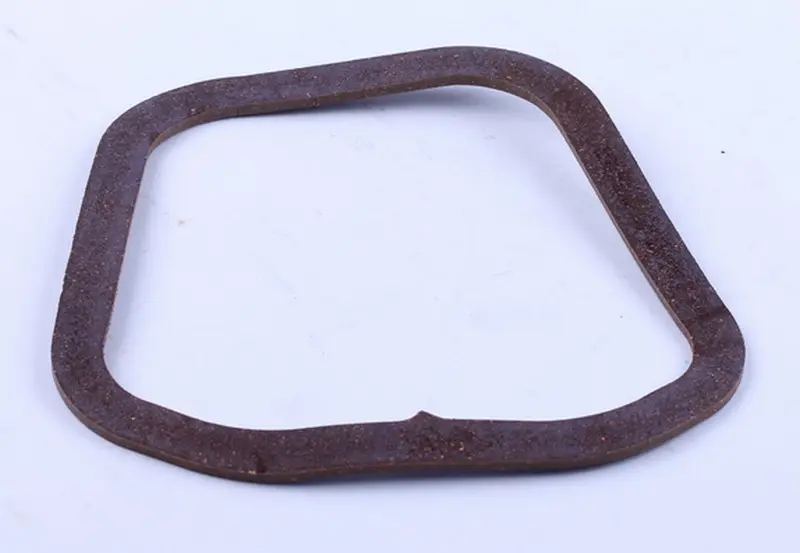

Прокладка выполнена в виде замкнутой плоской рамки с округлёнными углами и небольшим выступом на внутреннем контуре. Её форма должна совпадать с уплотняющей поверхностью крышки: при затяжке рамка зажимается между сопрягаемыми деталями. Ровная посадка по всему периметру нужна, чтобы масло не просачивалось через отдельные участки стыка.

Это уплотнение крышки, под которой расположен клапанный механизм. Оно не герметизирует камеру сгорания и не заменяет прокладку между головкой и блоком цилиндра. При подборе различайте эти детали: они работают в разных соединениях и имеют разную форму.

Когда нужна замена

Повод для проверки — запотевание по периметру крышки, налипшая на масло пыль или капли, появляющиеся после работы двигателя. Снятая прокладка требует замены при разрывах, трещинах, повреждении кромки и выраженном неравномерном обжатии. Если она прилипла к поверхности и порвалась при разборке, собирать соединение из оставшихся фрагментов нельзя.

Течь может возникать не только из-за прокладки. Одновременно осмотрите крышку на деформацию, проверьте чистоту её посадочной поверхности и состояние крепежа. Попытка остановить утечку чрезмерной затяжкой способна повредить уплотнение или искривить крышку, после чего масло продолжит выходить даже с новой деталью.

Что сверить при подборе

Сопоставьте обозначение двигателя с указанной совместимостью, затем сравните прокладку со снятой деталью и посадочным контуром крышки. Проверьте наружную и внутреннюю форму, расположение выступа, общие размеры и толщину. Старое уплотнение после эксплуатации может быть сплющено или растянуто, поэтому его контур полезно дополнительно сверить с самой крышкой.

Рамка должна полностью перекрывать уплотняющую площадку и укладываться без натяжения, складок и подрезания. Слишком узкий участок оставит путь для масла, а выступающая внутрь кромка может смяться при сборке. Совпадение одного размера не заменяет проверки всего контура.

Особенности установки

Работайте на остывшем двигателе. До снятия крышки уберите грязь вокруг неё, чтобы она не попала внутрь. Остатки прежней прокладки аккуратно удалите с обеих поверхностей, не оставляя царапин и обломков в полости головки. Проверьте края крышки и уложите новое уплотнение в соответствующей контуру ориентации.

Наживите крепёж и затягивайте его постепенно, соблюдая порядок и момент из руководства двигателя. Следите, чтобы крышка не сдвинула рамку. Герметик применяйте только тогда, когда это предусмотрено инструкцией по сборке: его избыток может попасть внутрь. После установки и пробного запуска проверьте стык на свежие следы масла. Если течь сохраняется, дайте двигателю остыть и проверьте посадку и состояние крышки.
