Поршневой палец для мотоблока 168F/170F (18×54) AMG

Поршневой палец для двигателей мотоблоков 168F/170F соединяет поршень с верхней головкой шатуна. Через это соединение усилие от поршня передаётся на шатун, а затем на коленчатый вал. Палец позволяет шатуну менять угол относительно поршня во время движения механизма. Размерное обозначение детали — 18×54, обозначение в названии — AMG.

Конструкция и причины замены

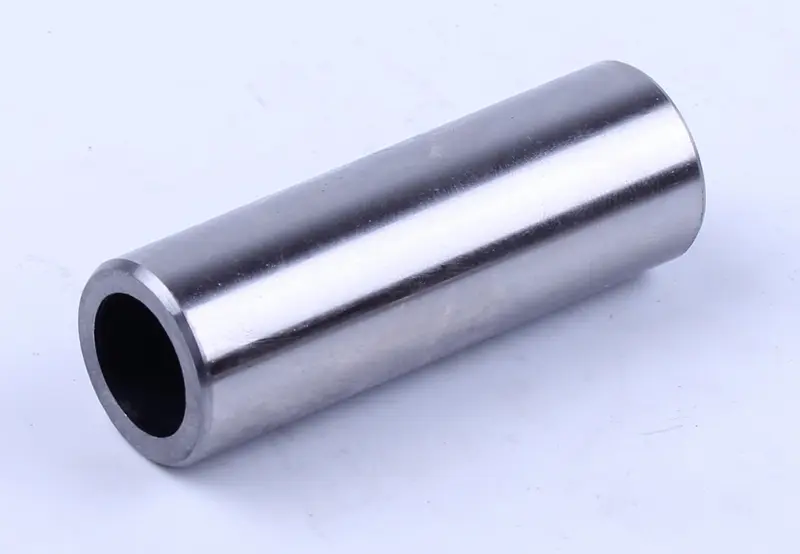

Деталь имеет форму полого цилиндра с гладкой наружной поверхностью и фаской на торце. Наружная поверхность сопрягается с отверстиями в бобышках поршня и верхней головкой шатуна. Для такого соединения существенны точность посадки и состояние контактных поверхностей: палец должен работать с предусмотренным зазором, без перекоса и чрезмерного люфта.

Замену рассматривают при задирах, глубоких рисках, следах перегрева или выработке на поверхности снятого пальца. Недостаток смазки, загрязнение масла и износ сопряжённых деталей могут ускорять повреждение соединения. Металлический стук при работе двигателя бывает поводом проверить палец, но сам по себе не указывает однозначно на его неисправность. Решение принимают после осмотра и измерения деталей.

Что сверить при подборе

Ориентируйтесь на размерное обозначение и фактические размеры снятого пальца. Проверьте наружный диаметр, общую длину, форму торцов и способ фиксации в поршне. Одного совпадения обозначения двигателя недостаточно, особенно если поршень или шатун уже меняли при предыдущем ремонте. Новый палец должен соответствовать установленным деталям по посадке и длине.

• Наружный диаметр сверяют с требованиями к посадке в поршне и верхней головке шатуна. Для оценки износа и малого зазора нужен точный измерительный инструмент.
• Длину проверяют с учётом конструкции поршня и расположения фиксаторов: палец не должен мешать их установке или выходить за допустимое положение.
• Отверстия поршня и верхнюю головку шатуна осматривают вместе с пальцем. Новый палец не устранит люфт, если изношены сопряжённые поверхности.

Особенности установки

При замене обеспечивают доступ к поршню, снимают предусмотренные конструкцией фиксаторы и извлекают старый палец, поддерживая поршень. Открытые полости двигателя защищают от попадания мелких деталей и загрязнений. Не выбивайте палец ударами через шатун: так можно повредить сопряжение или деформировать детали. Если соединение не разбирается свободно, применяют способ и приспособление, предусмотренные руководством по ремонту двигателя.

Посадочные поверхности очищают, осматривают и смазывают моторным маслом при сборке. Одновременно проверяют бобышки поршня, верхнюю головку шатуна и места установки стопорных колец, если они предусмотрены. Повреждённые фиксаторы заменяют; необходимость обязательной установки новых определяют по руководству двигателя. После сборки проверяют правильность фиксации и отсутствие заедания соединения.

Слишком свободная посадка приводит к ударным нагрузкам и ускоренной выработке отверстий. Чрезмерно плотная посадка нарушает подвижность соединения и может вызвать задиры. Ошибка по длине или ненадёжная фиксация способны привести к смещению пальца и повреждению стенки цилиндра. Поэтому при замене оценивают всё сопряжение поршня, пальца и шатуна, а не только состояние снятой детали.
