Коленвал для мотоблока 168F/170F (6,5/7 л.с.) под шпонку Ø20 мм в сборе AMG

Коленвал в сборе AMG для двигателей мотоблоков 168F/170F мощностью 6,5/7 л.с., с выходом под шпонку Ø20 мм. Он принимает усилие от поршня через шатун и превращает возвратно-поступательное движение во вращение. От состояния шеек и посадочных поверхностей зависят работа шатунного соединения, опор вала и передача крутящего момента на привод мотоблока.

Конструкция и назначение

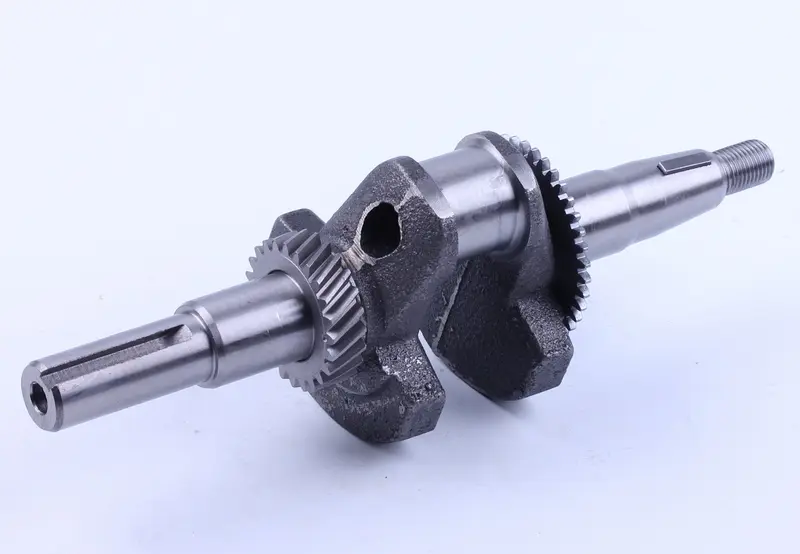

Вал имеет смещённую относительно оси вращения шатунную шейку, противовесы, ступенчатые посадочные участки и зубчатые колёса. На выходном конце выполнен продольный паз под шпонку, на противоположном — резьбовой участок. Шпонка связывает вал с установленной на нём ответной деталью привода, а посадка и крепление удерживают соединение в нужном положении. Исполнение под шпонку нужно учитывать при замене: одного совпадения диаметра недостаточно.

Когда требуется замена

Причиной ремонта могут стать задиры на шейках, повреждение посадок под подшипники, разбитый шпоночный паз, испорченная резьба или деформация вала. Глухой стук, увеличенный люфт и необычная вибрация требуют проверки, но сами по себе ещё не указывают именно на коленвал. После разборки оценивают поверхности, измеряют износ и проверяют биение. Если новая шпонка болтается в повреждённом пазу, её установка не устраняет износ самого вала.

Что сверить при подборе

Сопоставьте снятый коленвал с заменой по форме обоих концов, общей длине, длине выступающей части и расположению уступов. Проверьте диаметр выхода 20 мм, ширину и длину шпоночного паза, параметры резьбы, посадки под подшипники и сальники. Отдельно сравните шатунную шейку и её положение относительно оси вала: они определяют соединение с шатуном и ход поршня. Обозначение двигателя помогает сузить выбор, но не заменяет сверку размеров.

Также сравните расположение зубчатых колёс, их размеры и число зубьев со снятой деталью. Ответный шкив или другая деталь привода должны подходить к выходу по диаметру, длине посадки и шпонке. Несовпадение может привести к перекосу, неполному прилеганию или невозможности закрепить привод. Стачивать вал либо забивать неподходящую деталь на посадку нельзя: так легко повредить поверхности и получить соединение с биением.

Особенности установки

Замена требует разборки двигателя. Перед монтажом очищают картер от загрязнений и продуктов износа, проверяют шатун, подшипники, сальники и шпонку. Повреждённые сопряжённые детали меняют вместе с коленвалом, иначе они могут быстро испортить новые посадочные поверхности. Если прежний вал пострадал от недостатка смазки, причину устраняют до сборки. Рабочие поверхности смазывают согласно инструкции двигателя.

При сборке сохраняют предусмотренное расположение шайб и втулок, совмещают метки газораспределения и соблюдают порядок затяжки крепежа. Посадку в подшипники выполняют подходящим инструментом, без ударов по резьбе и шейкам. Затем проверяют осевой зазор, свободное вращение вала и отсутствие заедания. Неправильная посадка или несоответствие размеров способны вызвать перегрев опор, течь масла и ускоренный износ шатунного соединения.
