Датчик масла внутренний для мотоблока 168F/170F (6,5/7 л.с.) AMG

Внутренний датчик масла для двигателей мотоблоков 168F/170F (6,5/7 л.с.) AMG относится к системе контроля масла. Его устанавливают внутри двигателя, а провод выводят наружу для подключения. Исправность датчика важна для правильной работы контроля: повреждение самого датчика или его проводки может привести к ошибочному сигналу. Деталь подбирают взамен снятой, сравнивая крепление, вывод провода и способ подключения.

Конструкция и подбор

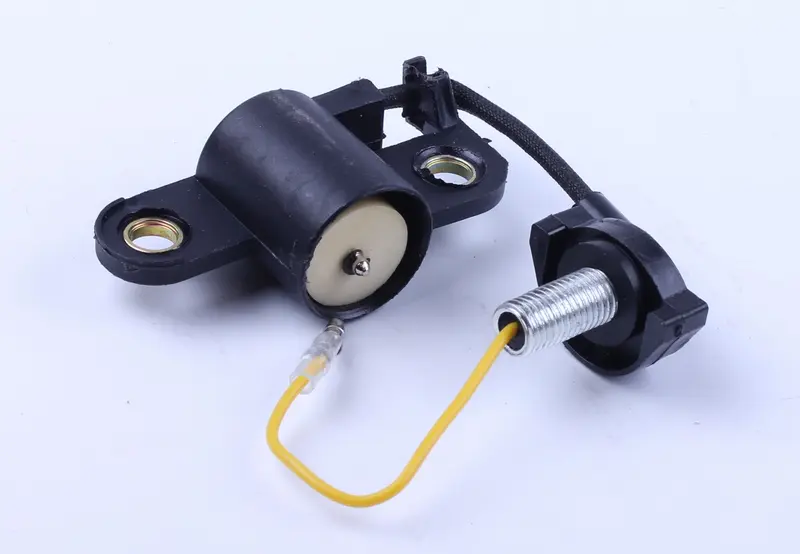

Датчик имеет чёрный корпус с двумя крепёжными отверстиями и втулками в них. С корпусом соединён провод в защитной оплётке; отдельно расположен резьбовой вывод с жёлтым проводом и соединительной клеммой. При подборе нужно учитывать всю эту конструкцию: совпадение только формы основного корпуса ещё не означает, что деталь удастся правильно закрепить и подключить.

Сравните расстояние между крепёжными отверстиями, их диаметр, высоту корпуса и положение проводов относительно креплений. Резьбовую часть сверьте по диаметру, шагу и длине, а также проверьте форму участка, который прилегает к стенке двигателя. Несовпадение здесь мешает установке и может стать причиной утечки масла. Провод должен проходить по штатному маршруту без натяжения, а клемма — подходить к ответной части проводки.

Когда проверяют датчик

Повод для проверки — повреждённый корпус, надломленный провод, потёртая изоляция, ослабленное соединение или непостоянный сигнал системы контроля масла. Если двигатель не запускается либо останавливается при нормальном количестве масла, датчик и его подключение проверяют вместе с другими возможными причинами. Сам по себе такой симптом ещё не доказывает неисправность датчика: сначала исключают плохой контакт, обрыв проводки и неправильное заполнение картера.

При осмотре уделите внимание месту выхода провода из корпуса и участку возле резьбового вывода. На изгибах и в точках прижатия изоляция может повреждаться, даже когда остальная часть провода цела. Проверку сигнала выполняют по схеме конкретного двигателя. Постоянное отключение датчика вместо устранения неисправности лишает систему контроля предусмотренного сигнала.

Особенности замены

Работу проводят на остывшем двигателе с исключённым случайным запуском. До разборки очищают место доступа к датчику, запоминают расположение проводки и разъединяют клеммы, удерживая их за корпус, а не за провод. Если для доступа требуется вскрыть картер, масло предварительно сливают. Порядок снятия крышки и доступ к креплениям выбирают по конструкции двигателя.

После снятия проверяют посадочные места, резьбу и состояние уплотнения вывода. Повреждённые уплотнения и прокладку снятой крышки заменяют. Новый датчик закрепляют без перекоса, провод укладывают вдали от движущихся деталей и не зажимают крышкой. Резьбу затягивают с усилием, предусмотренным документацией двигателя: чрезмерная затяжка может повредить крепление или корпус.

После сборки восстанавливают необходимое количество масла, проверяют герметичность и надёжность соединения. Работу контроля проверяют штатным способом, без запуска двигателя с недостатком масла. Правильно подобранный датчик должен занимать штатное место, не мешать внутренним деталям и подключаться без натяжения проводки.
