Реле зарядки Yamaha JOG 50, два крепления AMG

Реле зарядки Yamaha JOG 50 AMG — регулятор для системы зарядки скутера, с двумя крепёжными ушками. Оно поддерживает напряжение в пределах, необходимых для зарядки аккумулятора и работы подключённых потребителей. Исправный регулятор помогает избежать недозаряда и чрезмерного повышения напряжения при изменении оборотов двигателя.

Конструкция и подключение

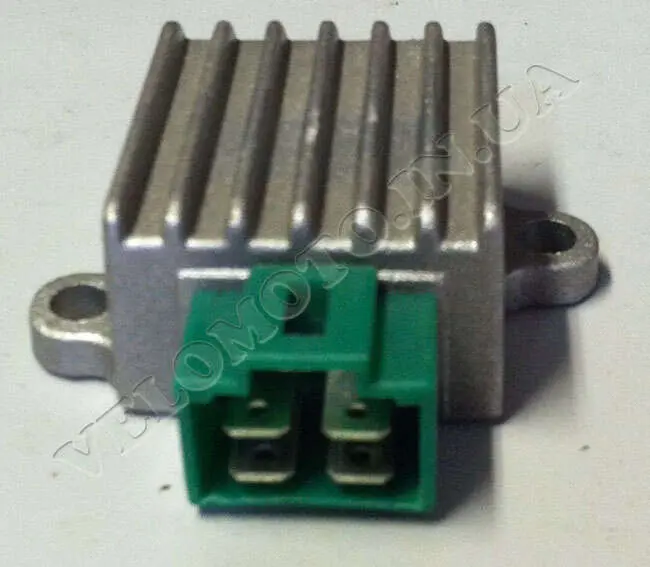

Корпус выполнен с продольными рёбрами для отвода тепла. По бокам расположены два ушка с отверстиями, а разъём находится в зелёной колодке. Внутри неё размещены четыре плоских контакта в два ряда. При подборе имеют значение и форма корпуса, и расположение колодки: после закрепления детали проводка должна подходить к ней свободно, без натяжения и резких перегибов.

Два крепления позволяют зафиксировать корпус в предусмотренных точках. Ушки должны совпадать с посадочными местами без перекоса, а вокруг рёбер нужно оставить пространство для отвода тепла. Загрязнение корпуса и установка вплотную к мешающим деталям ухудшают охлаждение регулятора.

Когда требуется замена

Повод проверить реле — аккумулятор, который остаётся разряженным после поездок, заметное изменение яркости света с ростом оборотов или частое перегорание ламп. Перегрев колодки, потемневшие контакты и оплавление пластика также требуют внимания. Эти признаки могут возникать из-за плохого соединения, повреждения проводки или неисправности аккумулятора, поэтому одной замены реле без проверки бывает недостаточно.

Перед заменой оценивают состояние аккумулятора, надёжность соединений и напряжение зарядки по требованиям руководства скутера. Сам по себе нагрев регулятора во время работы ещё не доказывает неисправность. Основанием для замены служат результаты проверки, повреждённый корпус либо контакты, которые уже не обеспечивают надёжного подключения.

Что сверить со снятой деталью

• Количество креплений, расстояние между отверстиями и положение ушек относительно корпуса.
• Габариты корпуса и свободное место для колодки и проводов.
• Форму разъёма, положение фиксатора и расположение четырёх контактов.
• Назначение выводов и соответствие регулятора схеме зарядки скутера.

Одинаковое количество контактов не означает одинаковую распиновку. Даже если колодка подходит по форме, назначение выводов нужно сверить по схеме. Ошибка подключения может привести к отсутствию зарядки, перегреву проводки и повреждению электрооборудования. Разъём не следует подрезать или подключать с усилием ради совпадения.

Особенности установки

Работу выполняют при выключенном зажигании и отсоединённой минусовой клемме аккумулятора. Старую колодку снимают за корпус, не вытягивая её за провода. Вместе с реле осматривают ответный разъём, изоляцию рядом с ним и соединения массы. Подгоревшие или ослабленные клеммы устраняют до подключения новой детали: плохой контакт останется источником нагрева.

Регулятор закрепляют без перекоса, подключают колодку до надёжной фиксации и укладывают провода вдали от горячих и движущихся частей. После подключения аккумулятора проверяют зарядку на разных оборотах по руководству скутера, работу освещения и отсутствие нагрева в разъёме. Такая проверка помогает убедиться, что причина неисправности устранена.
