Редуктор в сборе Pitbike 2T VV

Редуктор в сборе для Pitbike 2T

Редуктор передаёт вращение от двигателя к цепному приводу, снижая частоту вращения и увеличивая крутящий момент на выходе. Обозначение 2T относится к двухтактному двигателю. Узел в сборе нужен при замене повреждённого редуктора, когда восстановление отдельных внутренних деталей нецелесообразно или корпус уже не обеспечивает правильное положение валов.

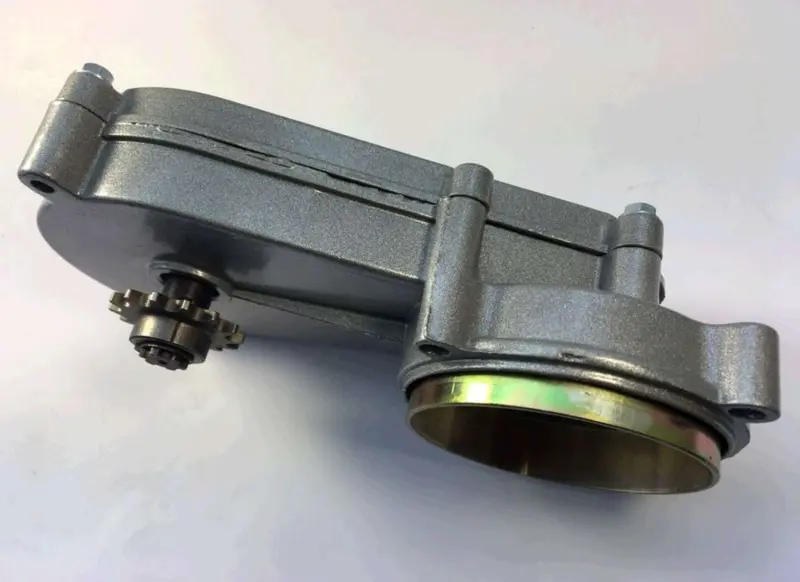

Конструкция включает корпус с разъёмом, выступающие крепёжные проушины, наружную звёздочку и открытый чашеобразный барабан с противоположной стороны. При подборе имеет значение взаимное расположение этих частей: редуктор должен совместиться с креплением двигателя и вывести звёздочку в плоскость цепного привода. Одного сходства корпуса для правильной установки недостаточно.

Когда проверяют редуктор

Поводом для осмотра становятся нарастающий гул, хруст, рывки при передаче тяги и заметный люфт выходной звёздочки. Трещины корпуса, повреждённые крепления или заедание при проворачивании также требуют проверки. Такие симптомы могут быть связаны не только с внутренним износом: ослабленное крепление, перекошенная цепь и изношенные зубья снаружи способны давать похожие стуки. До замены стоит определить, откуда именно приходит шум.

Что сверить со снятой деталью

Сопоставьте форму корпуса, положение и расстояния между крепёжными отверстиями, посадочные поверхности и свободное место вокруг редуктора. Отдельно проверьте диаметр и глубину барабана, его положение относительно креплений и соответствие сопрягаемой части привода. Эти параметры проверяют измерением: близкий внешний размер не исключает разницы в посадке.

У выходной звёздочки сверяют число зубьев, профиль под цепь, вылет и способ фиксации. Несовпадение цепного типоразмера мешает правильному зацеплению, а другой вылет уводит цепь в сторону. Передаточное отношение также должно соответствовать требованиям техники: его изменение влияет на соотношение тяги и скорости. Название Pitbike 2T само по себе не заменяет сравнения креплений и параметров передачи.

Установка и соседние детали

Замену выполняют при заглушённом и остывшем двигателе, исключив случайный запуск и устойчиво закрепив технику. Освобождают цепной привод, поддерживают редуктор и снимают крепёж. Если при разборке обнаружены втулки, проставки или шайбы, сохраняют их порядок. Посадочные поверхности очищают, а крепления двигателя проверяют на трещины и повреждение резьбы. Новый редуктор должен занять своё место без подгонки отверстий и стягивания перекоса болтами.

При замене осматривают цепь, ведомую звёздочку и сопрягаемые детали со стороны барабана. Вытянутая цепь и сильно изношенные зубья ускоряют износ нового привода; повреждённые детали меняют по состоянию. После закрепления проверяют соосность звёздочек, натяжение цепи и отсутствие заедания при ручном проворачивании. Моменты затяжки и требования к смазке берут из документации на конкретный механизм. Первую проверку проводят без резкой нагрузки: посторонний шум, трение или биение требуют остановки и повторного осмотра установки.
