Статор генератора Honda DIO (5+1 катушек) AMG

Статор генератора Honda DIO (5+1 катушек) AMG — неподвижная часть генератора скутера, которая работает вместе с магнитным ротором. При вращении ротора в обмотках возникает ток, необходимый для питания электрооборудования. Исправность статора влияет на работу генератора: повреждение обмоток или проводов может нарушить зарядку аккумулятора, а в системах с отдельной питающей обмоткой зажигания — стать причиной отсутствия искры.

Конструкция и причины замены

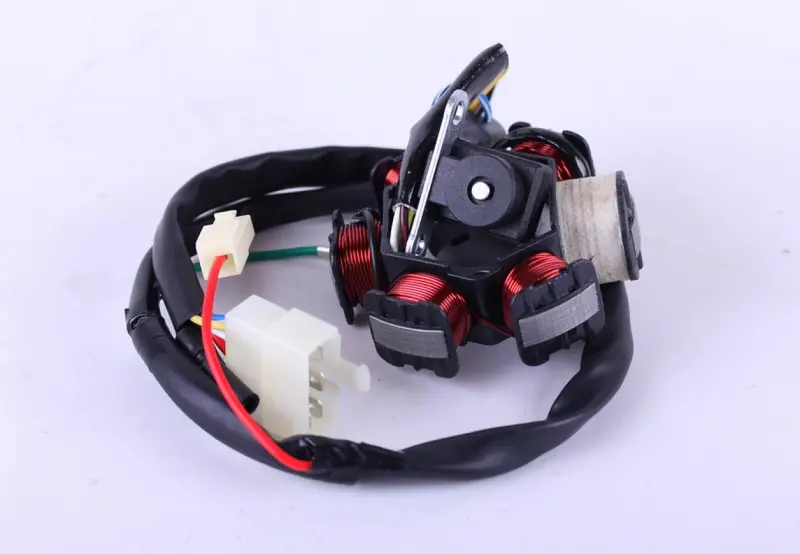

Катушки расположены вокруг центральной части основания. От статора отходит жгут проводов в защитной оболочке с разъёмами; также предусмотрены металлический кронштейн и крепёжные отверстия. При подборе имеют значение не только обозначение 5+1, но и расположение катушек, форма основания и выводы проводки. Эти детали определяют, удастся ли установить статор и подключить его к штатному оборудованию.

Поводом для проверки становятся слабая зарядка, перебои питания и неисправности зажигания. Такие симптомы сами по себе ещё не означают, что статор нужно менять: причиной могут оказаться плохой контакт в разъёме, повреждённый провод или неисправный регулятор. Замена оправдана при подтверждённом обрыве обмотки, замыкании, разрушении изоляции либо механическом повреждении катушек. Потемнение от перегрева, следы трения и оплавленные соединения помогают определить место повреждения.

Что сверить при подборе

Сравните снятую деталь с заменой по наружным габаритам, центральному отверстию, числу и расположению креплений. Проверьте высоту катушек и их положение относительно ротора: даже при совпадающих отверстиях неподходящая геометрия может привести к задеванию вращающихся частей. Обозначение 5+1 используйте вместе с проверкой конструкции, а не как единственный критерий.

Отдельно сопоставьте форму разъёмов, число контактов, назначение выводов, длину жгута и место его выхода. Цвет проводов служит вспомогательным ориентиром; подключение проверяют по схеме конкретного скутера. Одинаковый корпус разъёма не подтверждает одинаковую распиновку. Ошибка в подключении способна оставить генератор без нормальной отдачи или повредить подключённые компоненты.

Особенности установки

Работу начинают с отключения аккумулятора и доступа к генератору. До разборки полезно зафиксировать прокладку жгута и положение соединений. Если для снятия статора требуется демонтировать ротор, используют подходящий съёмник: удары и поддевание могут повредить соседние детали. Крепёж снимают аккуратно, сохраняя штатные прижимы и направляющие проводов.

При замене осмотрите внутреннюю поверхность ротора, разъёмы и место прохода жгута через корпус. Устраните причину перегрева или перетирания проводов, иначе повреждение может повториться. Статор закрепляют с усилием по руководству скутера, а проводку укладывают без натяжения и контакта с ротором. Повреждённые уплотнения и фиксаторы проводки заменяют. После сборки проверяют отсутствие задевания, надёжность соединений и работу генератора по контрольным значениям для конкретной техники.
