Статор генератора 4T GY6 50, 6+2 катушки, 5 контактов

Статор генератора 4T GY6 50, 6+2 катушки, 5 контактов

Предназначен для генераторной системы четырехтактных скутерных двигателей семейства GY6 50, включая распространенную конфигурацию 139QMB. Деталь устанавливается внутри магнето и работает совместно с вращающимся ротором. Она участвует в выработке энергии для бортового оборудования и зарядки аккумулятора, а отдельный импульсный датчик передает сигнал, необходимый системе зажигания для правильного момента искрообразования.

Конструкция и назначение

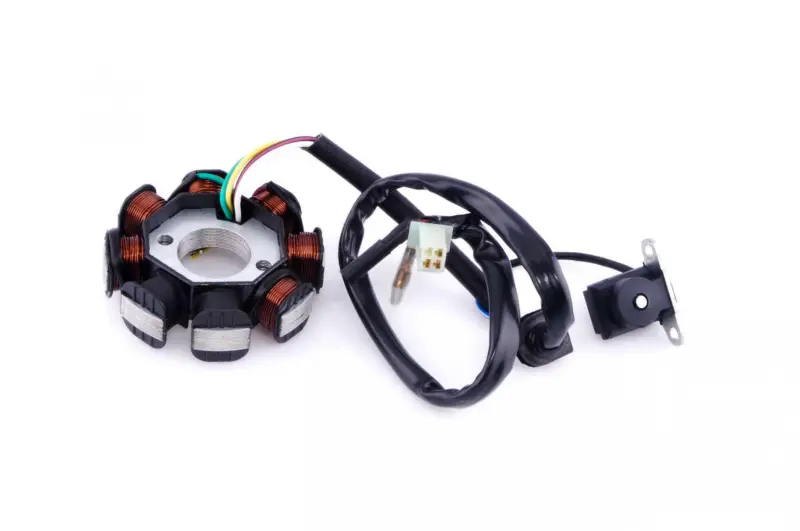

На круглом основании расположены восемь катушек в конфигурации 6+2. От статора выведен изолированный жгут с многоконтактным разъемом и отдельными наконечниками, а импульсный датчик закреплен на собственной металлической планке. Такая компоновка объединяет генерирующую часть и датчик положения ротора в одном комплекте проводки. Пять контактов определяют схему подключения, поэтому их количество и распределение должны совпадать с проводкой конкретного скутера.

При вращении маховика магнитное поле пересекает обмотки неподвижного статора и создает ток. Одновременно импульсный датчик реагирует на проход контрольного участка ротора. Исправная работа этих частей влияет на зарядку аккумулятора, питание потребителей и формирование сигнала зажигания. Поэтому проблемы с запуском, нестабильная искра или отсутствие нормальной зарядки служат основанием для проверки статора, разъемов, регулятора и остальных компонентов системы.

Что проверить перед выбором

Обозначения GY6 50 и 139QMB описывают семейство двигателей, но внутри него применяются разные исполнения генератора. В продаже встречаются статоры с иным количеством контактов, другой компоновкой обмоток и отличающимся подключением. Для правильного подбора недостаточно учитывать только объем двигателя или внешнее сходство детали.

• Конфигурация катушек: на снятом статоре должна соответствовать варианту 6+2.
• Подключение: необходимо совпадение пяти проводов, формы основного разъема, отдельных наконечников и расположения контактов.
• Крепление: сравните число отверстий, расстояния между ними и положение основания относительно картера.
• Габариты: сопоставьте наружный диаметр, центральное отверстие и высоту обмоток со старой деталью.
• Импульсный датчик: проверьте форму кронштейна, направление установки и его положение относительно ротора.
• Проводка: длина жгута, место выхода кабеля и схема соединений должны подходить без натяжения и переделки штатной проводки.

Цвет проводов удобен как дополнительный ориентир, но решающими остаются их назначение и расположение в разъеме. Перед подключением следует сверить схему конкретной модели скутера. Перестановка контактов без проверки может привести к неправильной работе зарядки или зажигания.

Замена и установка

Перед монтажом осматривают ротор, посадочную поверхность, крепеж и кабельный проход. Новый статор устанавливают в том же положении, что и снятую деталь, а жгут прокладывают по штатному маршруту, чтобы его не прижимала крышка и не задевали вращающиеся части. Провода нельзя натягивать или удерживать за наконечники при укладке. Положение импульсного датчика и зазор до контрольного участка ротора выставляют по сервисным данным конкретного двигателя.

После сборки проверяют надежность разъемов, запуск двигателя, устойчивость искрообразования и напряжение зарядки. Если исходная неисправность сохраняется, дополнительно диагностируют ротор, регулятор, аккумулятор, массу и соединения проводки. Такой порядок позволяет установить статор с подходящей конфигурацией и избежать замены исправных компонентов.

Модель подходит для ремонта скутера с четырехтактным двигателем GY6 50/139QMB только при полном совпадении исполнения 6+2, пяти контактов, крепления и схемы соединений. Сравнение со снятой деталью и технической документацией скутера остается основным способом точного выбора.
