Электростартер Honda DIO AMG

Электростартер Honda DIO AMG нужен для запуска двигателя скутера: он создаёт вращение, которое через привод стартера передаётся коленчатому валу. Его меняют, когда неисправность самого электромотора мешает запуску. Если двигатель уверенно прокручивается, но не заводится, замена стартера сама по себе не устранит причину: задача этой детали — обеспечить начальное вращение двигателя.

Конструкция и работа

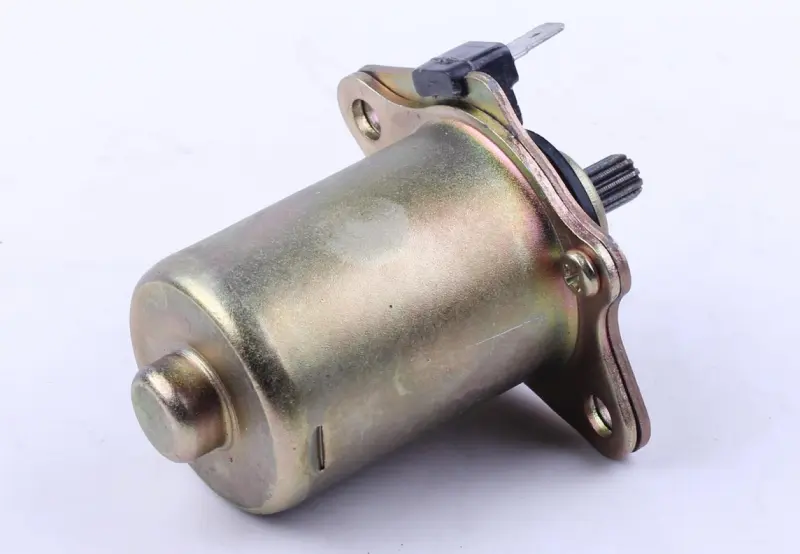

Стартер имеет цилиндрический корпус, крепёжный фланец с двумя отверстиями и выступающий зубчатый вал. Электрический вывод расположен возле фланца и отделён от корпуса изолятором. При подборе важны все эти элементы: крепление задаёт положение стартера, вал соединяет его с приводом, а расположение вывода определяет возможность подключить штатный провод без натяжения и контакта с подвижными деталями.

Электромотор рассчитан на работу во время запуска. Длительное непрерывное прокручивание и многократные попытки без пауз нагревают его. Изношенные щётки, нарушение контакта внутри мотора или износ опор вала могут проявляться замедленным вращением, перебоями и посторонним шумом. Если стартер срабатывает через раз или заметно теряет скорость, причину стоит установить до замены детали.

Когда нужна замена

Щелчок реле без вращения ещё не доказывает поломку стартера. Похожее поведение бывает при разряженном аккумуляторе, плохом контакте силового провода или массы. Если электромотор слышно, а двигатель не проворачивается, осмотрите привод и бендикс: неисправность передачи вращения нельзя устранить установкой другого электромотора. Эти проверки помогают отделить износ стартера от неполадок соседних деталей.

Что сверить со снятой деталью

Сопоставьте форму фланца, расположение и расстояние между крепёжными отверстиями, посадочную часть и длину корпуса. Отдельно проверьте выступание вала, диаметр и число его зубьев. Несовпадение посадки не позволит закрепить стартер в нужном положении, а неподходящее зацепление может вызвать шум, проскальзывание и повреждение привода. Одного сходства корпусов для подбора недостаточно.

Сверьте расположение электрического вывода, способ присоединения провода и свободное место вокруг корпуса. Учитывайте обозначение двигателя и каталожный номер снятого стартера, если они доступны. Совпадение назначения детали не заменяет проверку крепления и привода: стартер должен устанавливаться без переделки отверстий, перекоса фланца и принудительного поджатия корпуса крепежом.

Установка и проверка

Перед снятием отключите минусовую клемму аккумулятора, затем отсоедините провод стартера и освободите крепление. Очистите посадочное место от грязи, осмотрите зубья сопряжённого привода, состояние контакта и изоляции провода. Если в посадке предусмотрено уплотнение, проверьте его и замените повреждённое. Повреждённые зубья и заедание бендикса стоит устранить одновременно с заменой стартера.

Установите стартер ровно, убедитесь, что фланец прилегает к посадочной поверхности, и затяните крепёж по требованиям к конкретному двигателю. Подключите провод без натяжения, затем восстановите подключение аккумулятора. Проверьте запуск коротким включением: вращение должно передаваться двигателю без скрежета. При постороннем звуке или отсутствии зацепления прекратите попытки и перепроверьте посадку и соответствие привода.
