Концевой выключатель переднего тормоза (лягушка) 4T CB125/150

Концевой выключатель переднего тормоза (лягушка) 4T CB125/150

Стоп-сигнал загорается не от самих колодок, а от небольшого контактного датчика возле рычага. Пока ручка переднего тормоза отпущена, контакты разомкнуты; при нажатии рычаг освобождает толкатель, датчик замыкается и подаёт питание на лампу заднего фонаря. Этот концевик рассчитан на четырёхтактную мототехнику класса CB125/150 и устанавливается в посадочное гнездо кронштейна рычага переднего тормоза на руле.

Конструкция и принцип работы

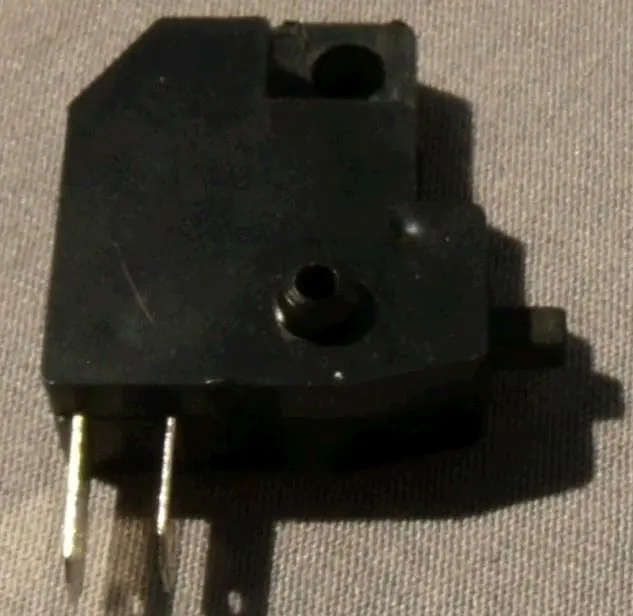

Корпус выполнен из чёрного жёсткого пластика и имеет компактную прямоугольную форму, поэтому датчик помещается в тесную нишу под ручкой и не мешает свободному ходу рычага. В центральной части корпуса расположено отверстие под подпружиненный толкатель — он отслеживает положение рычага и переключает контактную группу. Рядом предусмотрено отверстие под крепёжный винт, а снизу выведены два плоских ножевых контакта под клеммы проводки. Такое подключение не требует пайки: провода стоп-сигнала надеваются на выводы, полярность значения не имеет, а при обслуживании датчик снимается без разборки руля.

Когда концевик пора менять

• стоп-сигнал не загорается при работе передним тормозом, хотя лампа целая и задний выключатель исправен;
• фонарь горит постоянно и гаснет только при подтягивании рычага — контакты залипли;
• свет появляется рывками, мигает на неровностях или срабатывает с ощутимой задержкой;
• толкатель заедает, не возвращается самостоятельно или ход его стал вялым;
• корпус треснул, ножевые выводы окислились либо обломаны, изоляция рядом с ними подгорела.

Отказ такого датчика опаснее, чем кажется: водитель позади перестаёт видеть момент замедления, а на лёгком дорожном мотоцикле передним тормозом пользуются чаще, чем задним.

Как подобрать

Ориентируйтесь на три вещи: форму посадочного гнезда в кронштейне рычага, габариты корпуса и тип выводов. Перед покупкой снимите старый датчик и сравните высоту и ширину корпуса, положение отверстия под толкатель, расположение крепёжного отверстия и расстояние между ножевыми контактами. Если на технике стояла деталь с обжимными клеммами-«мамами», новая подключится теми же наконечниками. Концевики для 4Т техники объёмом 125–150 см³ у разных сборок внешне похожи, поэтому решающим остаётся именно совпадение посадки и выводов, а не общее сходство формы.

Установка

Замена занимает несколько минут и выполняется обычным набором ключей. Снимите клеммы со старого датчика, выкрутите крепёж и извлеките его из ниши кронштейна. Новый вставьте так, чтобы толкатель упирался в площадку рычага без перекоса, и затяните винт умеренным усилием — пластик не терпит перетяжки. Наденьте клеммы, включите зажигание и несколько раз нажмите рычаг: лампа должна загораться в самом начале хода и гаснуть сразу после отпускания. Если свет появляется слишком поздно, проверьте, до конца ли датчик сел в гнездо и не мешают ли ему грязь, песок или остатки старой смазки.

Держать такой концевик в запасе разумно любому владельцу лёгкого дорожного мотоцикла: деталь компактная, изнашивается от вибрации и влаги заметно быстрее самой тормозной системы, а её отказ сразу лишает мотоцикл стоп-сигнала при торможении передним тормозом.
