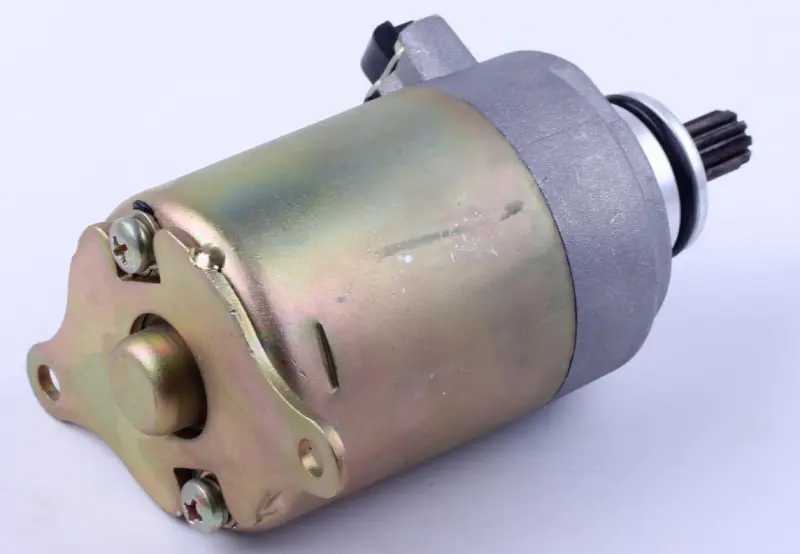

Электростартер 4Т GY6 125/150 AMG, 12 В, 9 шлицев

Электростартер 4Т GY6 125/150

Стартер на 12 В для четырёхтактных скутерных двигателей семейства GY6 объёмом 125 и 150 см³ — тех самых 152QMI и 157QMJ, что стоят на большинстве китайских скутеров классической компоновки. Электромотор раскручивает коленчатый вал через обгонную муфту на маховике, поэтому мотор запускается нажатием кнопки, без обращения к кик-стартеру.

Конструкция

Силовая часть собрана в металлическом корпусе с антикоррозионным покрытием, передняя крышка — литая алюминиевая, с фланцем под два крепёжных болта. С торца выведен один силовой контакт под клемму толстого провода от втягивающего реле; вторым полюсом служит масса, которая идёт через корпус и посадочное место в картере. На валу установлена шестерня с девятью шлицами, а посадочный поясок закрыт уплотнительным кольцом, отсекающим моторное масло от внутренней части стартера.

Совместимость и подбор

Перед заменой сверьте со снятой деталью три размера: количество шлицев на ведущей шестерне, межосевое расстояние крепёжных отверстий и диаметр корпуса. Для GY6 125/150 это девять шлицев, расстояние между болтами порядка 76–79 мм и корпус диаметром около 60 мм. Направление вращения — по часовой стрелке со стороны шестерни, питание 12 В с минусом на массу. Такой типоразмер применяют скутеры, мопеды и лёгкие квадроциклы на двигателях 125–150 см³ с наклонным цилиндром, собранных на базе GY6.

• Напряжение питания: 12 В, минус на массу.
• Ведущая шестерня: 9 шлицев.
• Крепление: фланец под два болта, межосевое расстояние около 76–79 мм.
• Диаметр корпуса: около 60 мм.
• Двигатели: 4Т GY6 125/150 (152QMI, 157QMJ).
• Подключение: один силовой вывод, корпус выполняет роль массы.

Преимущества

• Металлический корпус с защитным покрытием переносит нагрев от картера и брызги воды из-под колеса, поэтому деталь не съедает коррозия за один сезон эксплуатации.
• Уплотнение на валу не пускает моторное масло внутрь: коллектор и щётки остаются сухими, а обороты не падают из-за замасливания.
• Фланец с двумя болтами повторяет заводское посадочное место, поэтому шестерня сразу входит в зацепление с венцом без подгонки и подкладок.

Когда нужна замена

Характерные признаки износа: при нажатии кнопки слышен щелчок реле, но вал не проворачивается; стартер крутит вяло и сажает аккумулятор до просадки света; при пуске появляется скрежет; двигатель схватывает только с кик-стартера. Чаще всего причина — изношенные щётки, подгоревший коллектор или межвитковое замыкание в обмотке. Если аккумулятор заряжен, реле щёлкает и силовой провод исправен, а картина не меняется — ресурс выработал сам электромотор.

Установка

Работу ведут на остывшем двигателе, предварительно сняв клемму с аккумулятора. Старую деталь откручивают от картера, посадочное место очищают от масла и грязи, заодно проверяют состояние обгонной муфты на маховике — её износ даёт похожие симптомы. Новый стартер ставят с чистым уплотнительным кольцом, оба болта затягивают равномерно, силовой провод обжимают на выводе плотно и контролируют контакт массы: окисленная посадочная площадка даёт слабый пуск даже с новым мотором.

Для скутера на GY6 это позиция планового ремонта: при возрастном износе щёток поставить готовый электромотор быстрее и надёжнее, чем перебирать старый. С исправным стартером запуск остаётся уверенным и в холодное утро, и после долгой стоянки.
