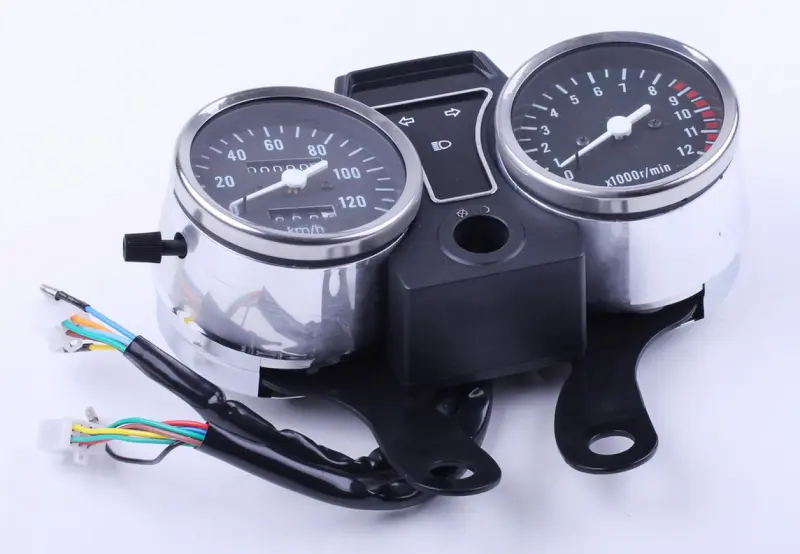

Панель приборов Alpha в сборе, 120 км/ч, черная, аналоговый тахометр

Панель приборов Alpha 120 км/ч, черная, с аналоговым тахометром

Приборный блок собран целиком: спидометр, стрелочный тахометр, центральная секция контрольных ламп, кронштейны крепления и жгут с колодками идут одним изделием. Это самый простой способ вернуть мопеду читаемые показания, когда старая приборка выгорела на солнце, набрала влагу под стекло, лишилась стрелки или треснула после падения — вместо поиска отдельных циферблатов, стекол и корпусных половинок ставится готовая панель.

Приборы и контрольная секция

Шкала скорости размечена до 120 км/ч и читается крупными цифрами через каждые 20 км/ч, так что показания разбираются одним взглядом даже в движении. Привод спидометра тросовый, от переднего колеса, счетчики барабанные: верхний ведет общий пробег, нижний работает как суточный и обнуляется барашком с левой стороны корпуса. Такой набор помогает считать интервалы обслуживания и расход по конкретной поездке, не подключая дополнительную электронику.

Тахометр стрелочный, со шкалой от 0 до 12 (x1000 об/мин) и выделенной красной зоной в верхней части диапазона. Для небольших четырехтактных моторов это по-настоящему рабочий прибор: видно момент переключения передач, легче держать щадящие обороты при обкатке после ремонта двигателя и сразу заметно, когда мотор не раскручивается из-за неверно подобранной звезды, подсевшего зажигания или засоренного карбюратора.

Центральный черный корпус между приборами отведен под контрольные лампы: левый и правый указатели поворота, дальний свет и нейтраль. Ниже него расположено круглое посадочное отверстие под замок зажигания — привычная для Alpha компоновка, при которой выключатель стоит в самой панели, а не отдельным блоком на кронштейне фары. Циферблаты черные, ободки приборов хромированные.

Совместимость и подбор

Блок предназначен для мопедов Alpha и однотипных машин китайской сборки с моторами семейства 139FMB объемом от 70 до 125 см³, включая Delta и близкие по конструкции модели, где приборы крепятся на два кронштейна над фарой. Точную применимость определяет не название модели, а геометрия: сравните расстояние между крепежными проушинами и их разворот, диаметр и положение отверстия под замок зажигания, а также посадочное гнездо троса спидометра.

Если на снятой панели гнезда под замок нет, а выключатель установлен отдельно, это уже другая компоновка и такой блок не подойдет. Схему подключения тахометра тоже стоит сверить с проводкой снятого узла — разъемы должны совпасть по количеству контактов и цвету жил.

Установка и подключение

Панель фиксируется кронштейнами с проушинами на штатные шпильки или болты крепления фары, поэтому подгонка обычно не требуется. Жгут выведен наружу и заканчивается двумя колодками, что позволяет собрать соединения без пайки; свободные жилы удобно прихватить стяжкой вдоль руля, чтобы они не перетирались о трос и оболочку тормоза. Трос спидометра вкручивается снизу в приемное гнездо — при замене панели его стоит осмотреть и смазать, потому что дергающаяся стрелка чаще всего вызвана именно изношенным тросом, а не самим прибором.

Преимущества:

• Собранный комплект с кронштейнами и жгутом — замена выполняется за один подход, без переборки старого корпуса.
• Два барабанных счетчика — общий пробег сохраняется отдельно от суточного, обслуживание по километражу вести проще.
• Красная зона на шкале тахометра — понятная граница оборотов при обкатке и повседневной езде.
• Отверстие под замок зажигания в корпусе — личинка и штатная проводка остаются на своих местах.

Такую панель берут и как ремонтную замену уставшей приборки, и при сборке мопеда с нуля, когда нужен полностью исправный комплект контроля скорости и оборотов. Перед заказом достаточно сверить крепления, посадку замка зажигания и тип привода спидометра — по остальным параметрам блок повторяет стандартную компоновку Alpha.
