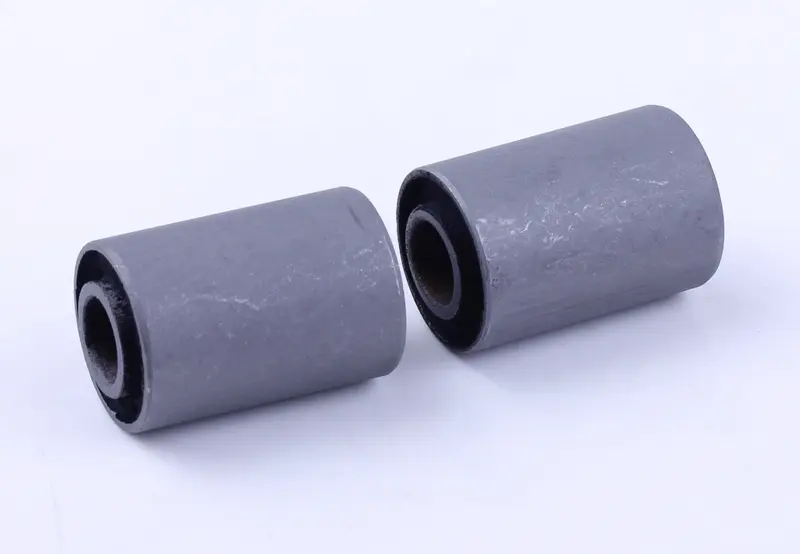

Сайлентблок маятника 23x33/35x10 мм (D×L×d) AMG для мопедов Delta, Alpha

Сайлентблок маятника 23x33/35x10 мм (D×L×d) для мопедов Delta и Alpha

Резинометаллический шарнир, через который задний маятник крепится к раме мопеда. Наружная стальная обойма запрессовывается в проушину маятника, внутренняя втулка садится на ось, а привулканизированный между ними слой резины работает на кручение и сжатие. Благодаря этому маятник свободно ходит вверх-вниз, но не имеет бокового люфта, а вибрации и удары от заднего колеса гасятся ещё до того, как дойдут до рамы и седла.

Как устроена деталь

Конструкция состоит из трёх частей: внешней металлической гильзы, эластичной резиновой вставки и внутренней стальной втулки под ось. Скольжения металла по металлу здесь нет — угловое перемещение маятника отрабатывает деформация резины, поэтому шарниру не нужна смазка, он не скрипит и не вырабатывается абразивно, пока эластичный слой цел. Наружная поверхность обоймы гладкая и строго цилиндрическая, что даёт плотную беззазорную посадку в подготовленное отверстие маятника.

Размеры и подбор

Обозначение типоразмера читается в порядке D×L×d, и все три числа нужно сверить со старой деталью перед покупкой:

• D — 23 мм — наружный диаметр обоймы, он определяет посадку в проушину маятника.
• L — 33/35 мм — длина корпуса и внутренней втулки, которая выступает за резину и упирается в проушины подвески.
• d — 10 мм — внутренний диаметр под ось маятника.

Проще всего взять штангенциркуль и промерить посадочное отверстие маятника и диаметр самой оси: 23 мм и 10 мм соответственно — верный признак того, что типоразмер ваш. Если внутренняя втулка старого шарнира короче или длиннее, ось затянется с перекосом, поэтому длину тоже сверяют, а не подбирают на глаз.

На какую технику ставится

Типоразмер 23x35x10 — массовый стандарт для маятников китайских дорожных мопедов семейства Delta и Alpha, а также близких к ним моделей Orion, Zodiak, Sabur и других машин с двигателями типа 139FMB и JH70. Посадочные размеры у этих рам унифицированы, поэтому одна и та же деталь закрывает большую часть парка.

Когда пора менять

Изношенный шарнир выдаёт себя характерным поведением мопеда: заднюю часть уводит в поворотах, при трогании и торможении появляется глухой стук, а если покачать маятник руками из стороны в сторону, чувствуется боковой ход. Резина со временем твердеет, трескается и отслаивается от втулок — особенно после езды по разбитым дорогам и с перегрузом. Если тянуть с заменой, нагрузка перекладывается на ось и проушины маятника, и ремонт обходится заметно дороже.

Установка

Шарниры меняют сразу с обеих сторон маятника, даже если разбит только один: одинаковый возраст резины сохраняет симметричную работу подвески. Старые выпрессовывают оправкой или прессом, посадочные отверстия зачищают от ржавчины и остатков старого металла, новые заводят ровно, без перекоса и без ударов молотком по резине. Гайку оси затягивают, когда маятник стоит в рабочем положении под весом мопеда — тогда резиновый слой не остаётся заранее закрученным и служит дольше.

Преимущества

• Эластичная вставка поглощает вибрацию и удары от заднего колеса — меньше расшатываются крепёж, проушины и сварные швы маятника.
• Резина работает на деформацию, а не на трение — соединению не нужна смазка, оно не скрипит и не изнашивается абразивно.
• Жёсткие стальные обоймы держат геометрию — маятник ходит строго в вертикальной плоскости, а задняя часть уверенно держит траекторию.

Замена шарниров маятника — недорогое обслуживание, которое сразу возвращает мопеду собранное поведение на дороге: пропадает стук сзади, задняя часть перестаёт «плавать» в поворотах, а ось и проушины подвески больше не работают на износ.
