Пружина возвратная ножки кикстартера Delta, Alpha AMG

Пружина возвратная ножки кикстартера Delta, Alpha AMG

Витая пружина кручения для пускового механизма мопедов Delta и Alpha AMG. Её работа заметна с первого нажатия: ножка кикстартера уходит вниз, проворачивает двигатель, а затем сама, без помощи ноги, поднимается обратно и остаётся прижатой к упору. Как только пружина садится или ломается, заводная лапка начинает провисать, цеплять подножку и не даёт сделать полноценный ход при запуске.

Как деталь работает в пусковом механизме

Пружина установлена на валу кикстартера в левой части картера двигателя. При нажатии на ножку вал поворачивается, зубчатый сектор входит в зацепление с шестернёй пускового механизма и раскручивает коленчатый вал. Одновременно пружина закручивается и запасает усилие. Когда ногу убирают, она разворачивает вал в исходное положение и выводит сектор из зацепления. От её упругости зависит не только удобство запуска, но и ресурс зубьев: если сектор не отходит вовремя, шестерни работают на удар и быстро скалываются.

Совместимость

Деталь рассчитана на мопеды Delta и Alpha, включая исполнение Alpha AMG, то есть на массовые китайские четырёхтактные двигатели семейств 139FMB, 147FMH и 152FMH объёмом от 50 до 125 см³. Пусковой механизм у этих моторов унифицирован, поэтому одна пружина закрывает большинство модификаций линейки. Точную взаимозаменяемость всегда подтверждает сравнение со снятой деталью.

Конструкция

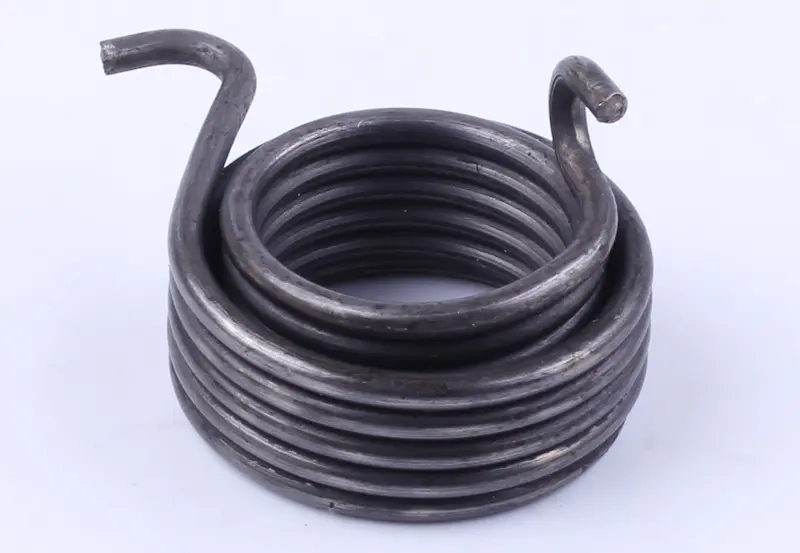

Пружина навита из стальной проволоки круглого сечения. Витки уложены вплотную друг к другу в несколько рядов — такая намотка даёт большой запас угла закручивания при небольшом наружном диаметре, поэтому деталь помещается в штатное гнездо картера и не мешает соседним элементам. Оба конца отогнуты крючками разной формы: один упирается в картер, второй заводится за вал кикстартера. Поверхность тёмная, без декоративного покрытия — пружина скрыта под крышкой и работает в моторном масле.

Когда пружину пора менять

• Ножка поднимается медленно, с задержкой или только рукой — витки потеряли упругость.
• Лапка кикстартера свободно болтается и опускается на ходу, задевая подножку.
• При запуске слышен лязг в левой крышке, а ножка проваливается вхолостую.
• Пружина лопнула по витку или разогнулся зацепной крючок.
• Обломки металла попали в картер после разрушения старой пружины.

Подбор и установка

Снимите старую пружину и сравните её с новой по четырём признакам: наружный диаметр намотки, толщина проволоки, количество витков и форма обоих отогнутых концов. Совпадение по этим параметрам важнее любых каталожных обозначений, потому что именно они определяют, встанет ли деталь в посадочное место и хватит ли ей хода.

Замену делают со снятием крышки, закрывающей пусковой механизм. Посадочное место стоит очистить от осколков и старого нагара, а при сборке проследить, чтобы оба крючка сели в свои упоры и пружина не была перекошена. Правильно установленная деталь возвращает ножку резко и до упора — это первый признак того, что запуск снова будет лёгким. Такую пружину имеет смысл держать в запасе вместе с другими расходными деталями пускового механизма: стоит она немного, а её поломка обездвиживает мопед прямо на месте.
