Шестерня КПП 4-й передачи мотоцикла Днепр (МТ) VDK

Шестерня КПП 4-й передачи мотоцикла Днепр (МТ)

Четвёртая ступень в коробке оппозитного Днепра вырабатывается раньше остальных: именно на ней мотоцикл идёт по трассе и держит нагрузку километрами. Стальная деталь производства VDK возвращает передаче исправное зацепление и сохраняет заводское передаточное отношение — это стандартный, не ускоренный вариант, поэтому после ремонта характер разгона и обороты двигателя на крейсерской скорости остаются прежними, а подбирать заново главную пару или звёздочки не придётся.

Конструкция

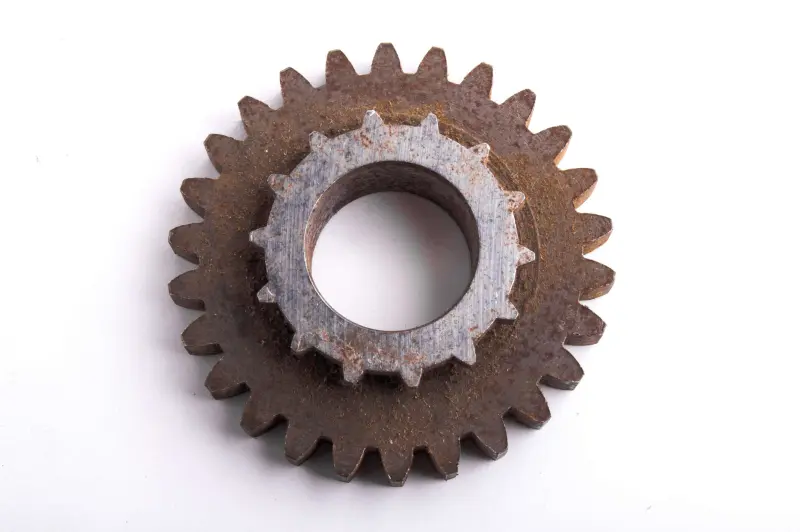

Деталь выполнена цельной: основной венец с прямым зубом работает в паре с ответной шестерней смежного вала, а меньший торцевой венец служит для зацепления при включении передачи. Внутреннее отверстие шлицевое, посадка на вал идёт по шлицам — момент передаётся по всей длине профиля, без проворота ступицы и без дополнительных фиксирующих деталей. Прямое зацепление практически не создаёт осевых усилий на опоры вала, а ремонтопригодность коробки остаётся высокой: выработанную ступень меняют отдельно, не трогая исправные шестерни остальных передач.

Когда ставят новую шестерню

Поводом для замены обычно становится вой и гул, который слышен только на четвёртой передаче, самопроизвольное выбивание ступени под нагрузкой и рывки при сбросе газа. Ещё один явный сигнал — металлическая стружка на магните пробки и в слитом трансмиссионном масле. Если торцы зацепления зализаны и получили обратный скос, восстанавливать их наплавкой и опиловкой смысла нет: передача продолжит выскакивать при разгоне, и надёжным решением остаётся установка новой шестерни.

Как подобрать

• Определите ступень: деталь предназначена именно для четвёртой передачи, шестерни первой, второй и третьей отличаются диаметром и числом зубьев.
• Пересчитайте зубья на снятой детали и сравните с новой — так вы отличите стандартную пару от ускоренной, если коробку ранее переделывали.
• Проверьте шлицы вала: скрученный или забитый профиль быстро даст люфт даже новой шестерне.
• Осмотрите ответную шестерню пары и вилку переключения — при заметной выработке их меняют вместе, иначе новая деталь приработается к изношенному профилю.

Установка

Работа выполняется на снятой и разобранной коробке. Перед сборкой валы, шестерни и шлицы промывают, снимают заусенцы, оценивают состояние подшипников, стопорных и упорных колец. Шестерню сажают без перекоса и без ударов по зубьям, затем вручную прокручивают собранный пакет и проверяют, что каждая ступень включается чётко и не выбивается при покачивании валов. Коробку заправляют трансмиссионным маслом до нормы, а первые сотни километров проходят без резких стартов и длительных нагрузок, чтобы пара приработалась.

Преимущества

• Цельный корпус с двумя венцами — зацепление и зубчатая пара работают как одна деталь, в сборке меньше сопряжений и меньше источников люфта.
• Шлицевая посадка — момент передаётся по всей длине шлицов, ступица не проворачивается на валу под тягой.
• Прямой зуб — нет осевого усилия на опоры вала, пара быстрее прирабатывается после ремонта.
• Стандартное передаточное отношение — коробка возвращается к штатным настройкам, без перенастройки трансмиссии.

Позиция востребована при плановом переборе коробки Днепра, при устранении выбивания четвёртой передачи и при сборке запасного агрегата для мотоцикла с коляской. Берите её вместе с новыми стопорными кольцами и сальниками — при разобранной коробке это самый удобный момент обновить весь комплект расходных деталей и надолго закрыть вопрос с ремонтом.
