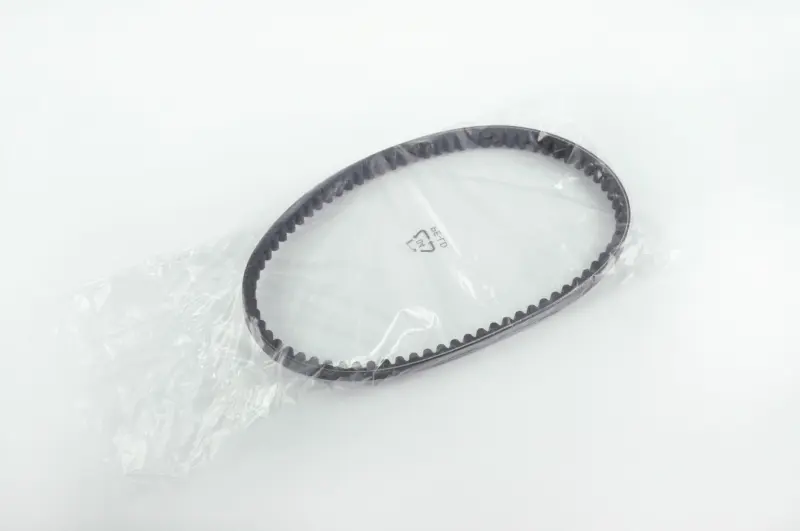

Ремень вариатора AMG 669x18,1x30 для скутера 4Т GY6 50 (колесо 10 дюймов)

Ремень вариатора AMG 669×18,1 для скутеров 4Т GY6 50

Клиновой ремень длиной 669 мм и шириной 18,1 мм — основная передающая деталь вариатора четырёхтактного китайского скутера с двигателем GY6 объёмом 50–80 см³ и колесом 10 дюймов. Через него момент от ведущего шкива уходит на ведомый и дальше через сцепление на редуктор, поэтому от состояния ремня напрямую зависят разгон с места, набор максимальной скорости и ровность работы трансмиссии.

Конструкция и принцип работы

Сечение трапециевидное, с углом клина 30 градусов — стандартный профиль вариаторов GY6. По внутренней стороне нарезаны поперечные зубья: такая форма даёт ремню гибкость на малых радиусах и позволяет плотно ложиться в конусы шкивов, когда вариатор раздвигается и сдвигается. Рабочими являются боковые поверхности — их зажимают щёки ведущего и ведомого шкивов, и именно по ширине этих поверхностей определяется остаточный ресурс. По мере износа ремень становится уже, опускается глубже в ручей шкива, и передаточное отношение смещается в сторону затяжного разгона.

На какие скутеры подходит

Типоразмер 669×18,1×30 — самый массовый для короткого картера вариатора двигателей серии 139QMB. Его ставят на большинство китайских четырёхтактных скутеров рабочим объёмом 50–80 кубов с десятидюймовым задним колесом. Для техники с другой длиной картера или с мотором большего объёма нужен другой размер: на 125–150 см³ применяется заметно более длинный и широкий ремень, и перепутать их не выйдет — короткий не встанет на место, а слишком длинный не даст нормального зажима между щёками.

Основные параметры

• Длина по наружному контуру — 669 мм
• Ширина — 18,1 мм
• Угол клина — 30 градусов
• Тип — зубчатый клиновой ремень вариатора
• Двигатель — четырёхтактный GY6, 50–80 см³, серия 139QMB
• Исполнение трансмиссии — короткий картер, колесо 10 дюймов
• Бренд — AMG

Когда пора ставить новый

Изношенный ремень выдаёт себя по поведению скутера: пропадает бодрый старт, мотор раскручивается, а техника едет вяло, появляется рывок при трогании, снижается максимальная скорость, из кожуха вариатора слышен свист или писк. При осмотре обращают внимание на трещины между зубьями, задиры и глянцевую полировку боковых граней, обтрёпанный корд по краям и следы масла. Ширину удобно проверить штангенциркулем и сравнить со снятой деталью: даже пара потерянных десятых миллиметра заметно меняет характер разгона.

Подбор и установка

Самый надёжный способ подбора — снять старый ремень и сверить его длину и ширину с новым, а заодно уточнить исполнение картера вариатора. Меняют деталь при снятой крышке: разбирают вариатор, очищают конусы шкивов и щёки от резиновой пыли и масляного налёта, проверяют состояние роликов и скользящих сухарей, после чего укладывают новый ремень с соблюдением направления и собирают узел с затяжкой гаек шкивов. Свежий комплект роликов вместе с новым ремнём возвращает трансмиссии исходную характеристику разгона, поэтому их обычно осматривают в один заход.

Ремень 669×18,1 удобно держать в запасе: он расходуется вместе с пробегом, а его обрыв в дороге сразу лишает скутер хода. Замена не требует специнструмента сверх обычного набора и фиксатора шкива, а правильно подобранный размер возвращает плавную работу вариатора и предсказуемую тягу во всём диапазоне.
