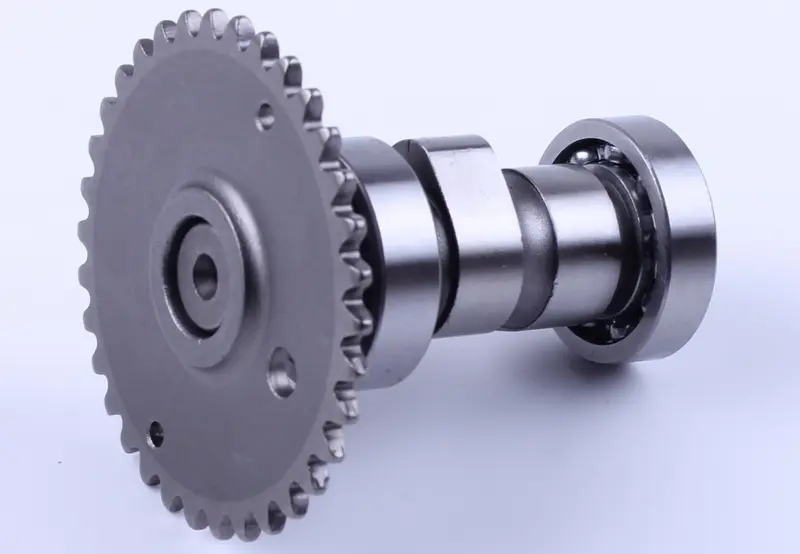

Распредвал ГРМ 4T GY6 50 со звездой AMG

Распредвал ГРМ 4T GY6 50 (+звезда) AMG

Распределительный вал в сборе со звездой газораспределительного механизма предназначен для четырёхтактных скутерных двигателей семейства GY6 объёмом 50 куб. см — китайских моторов серии 139QMB и 139QMA с верхним расположением вала и цепным приводом. Профили кулачков задают момент открытия и высоту подъёма впускного и выпускного клапанов, поэтому от состояния этой детали напрямую зависят лёгкость запуска, тяга на низких оборотах и ровный холостой ход скутера.

Конструкция и комплектность

Позиция поставляется собранным узлом: ведомая звезда привода ГРМ уже установлена на валу, а на опорной шейке напрессован шариковый подшипник. Кулачки впуска и выпуска действуют через коромысла головки цилиндра — схема с одним верхним валом применяется на всей младшей кубатуре GY6. Готовая сборка снимает необходимость отдельно подбирать звезду и подшипник и обходиться без съёмника и пресса при переборке: вал укладывается в постель головки цилиндра целиком, вместе со всеми посадочными элементами.

Когда деталь меняют

Ресурс определяется состоянием кулачков, шеек и опорного подшипника, а разрушение любого из них быстро выводит из строя всю головку цилиндра. Замену выполняют, когда появились:

• выработка, задиры или сколы на кулачках — клапаны недооткрываются, мотор теряет тягу и хуже запускается;
• гул, хруст или люфт подшипника вала, стук в головке цилиндра на прогретом двигателе;
• износ зубьев звезды в паре с вытянутой цепью ГРМ — фазы уходят, цепь шумит и рискует перескочить;
• масляное голодание головки после езды на низком уровне масла с характерным потемнением шеек и кулачков;
• капитальный ремонт двигателя, когда старый вал уже не укладывается в допуски по износу.

Как подобрать

• ориентируйтесь на серию двигателя: вал рассчитан на 50-кубовые моторы GY6 (139QMB/139QMA), а не на 125 и 150 куб. см, где применяется вал другой длины и с другой звездой;
• сравните снятый вал с новым по общей длине, диаметру шеек и посадочному месту подшипника;
• сверьте число зубьев ведомой звезды и её положение относительно кулачков — установочные метки должны располагаться одинаково;
• берите стандартный профиль кулачков, если мотор остаётся в заводской конфигурации: тюнинговые валы требуют перенастройки питания и зажигания;
• одновременно осмотрите цепь ГРМ, натяжитель и коромысла — изношенная цепь быстро съест зубья новой звезды.

Установка и регулировка

Вал устанавливают при поршне в верхней мёртвой точке такта сжатия: коленвал выставляют по метке «T» через смотровое окно картера, а вал ГРМ — по собственным установочным меткам на звезде относительно плоскости головки цилиндра. Ошибка даже на один зуб цепи сбивает фазы: двигатель теряет мощность, плохо запускается, а при большом смещении клапаны встречаются с поршнем. После затяжки крышки и установки натяжителя проверните коленвал несколько раз вручную, убедитесь, что метки не сместились, и отрегулируйте тепловые зазоры клапанов на холодном двигателе по значениям для своей модели.

Стандартный распредвал со звездой — рабочее решение для планового ремонта головки цилиндра скутера или мопеда на базе GY6 50: он возвращает мотору заводские фазы, нормальную компрессию и стабильные холостые обороты без вмешательства в остальные системы двигателя. Перед сборкой смажьте шейки, кулачки и подшипник моторным маслом — это защитит поверхности в первые секунды после пуска, пока не поднялось давление в системе смазки.
