Опорная деталь газораспределительного механизма четырёхтактных двигателей GY6 объёмом 50 см³ (семейство 139QMB/139QMA). Постель ставится сверху на головку цилиндра, удерживает распредвал в заданном положении и одновременно несёт оси коромысел. От её состояния напрямую зависит, насколько точно клапаны открываются и закрываются в такт с коленвалом, поэтому изношенную или повреждённую опору меняют при любом серьёзном ремонте ГРМ.

Конструкция детали

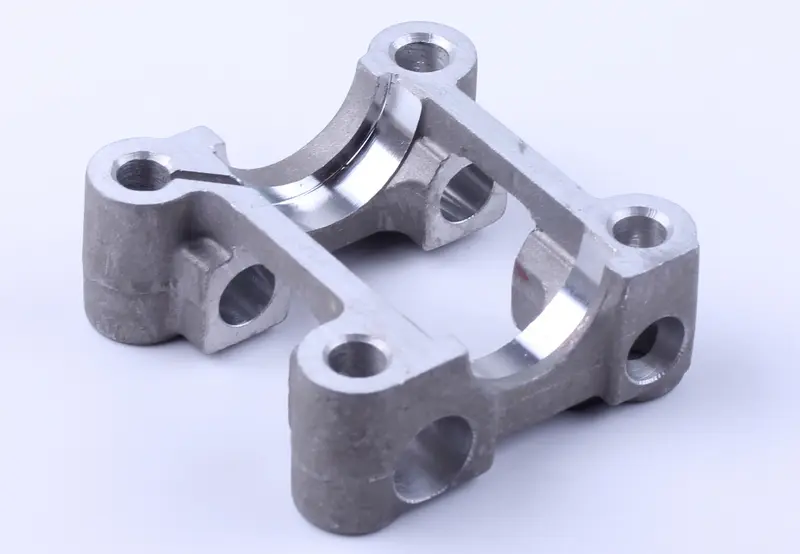

Корпус отлит из алюминиевого сплава и выполнен в виде мостика с двумя опорными площадками по краям. В центре — полукруглое обработанное ложе под шейку распредвала: оно принимает нагрузку от кулачков и задаёт высоту вала над клапанами. По углам расположены четыре отверстия под шпильки головки цилиндра, через которые деталь притягивается к ГБЦ. В боковых приливах проходят сквозные поперечные отверстия под оси коромысел — оси вставляются в тело постели, а коромысла качаются на них между опорами. Дополнительные сквозные каналы в приливах подводят масло к трущимся поверхностям и служат для фиксации осей.

Совместимость и подбор

Опора рассчитана на двигатели китайских скутеров и мопедов серии GY6 50 с горизонтальным четырёхтактным мотором воздушного охлаждения. Подбирают её по головке цилиндра, а не по модели скутера: у разных поколений ГБЦ геометрия отличается. Снятую деталь стоит приложить к новой и сверить по нескольким точкам.

• Межцентровое расстояние отверстий под шпильки ГБЦ и их диаметр — постель должна садиться на шпильки без натяга и перекоса.
• Диаметр ложа под шейку распредвала: вал обязан ложиться плотно, без люфта и без закусывания.
• Диаметр и расположение поперечных отверстий под оси коромысел — старые оси должны входить свободно, но без болтанки.
• Высота опорных площадок: она задаёт положение вала относительно клапанов и напрямую влияет на регулировку зазоров.
• Расположение масляных каналов на привалочной плоскости и их совпадение с каналами головки.

Если двигатель уже дорабатывали — стоял увеличенный цилиндр, другая головка или распредвал с иным профилем кулачков, — размеры сверяют особенно внимательно: на тюнинговых ГБЦ посадочные места нередко отличаются от стоковых.

Когда нужна замена

Самая частая причина — масляное голодание. При нехватке смазки ложе под шейку вала вырабатывается, появляется овальность и задиры на алюминии, распредвал начинает греметь на холодном моторе и уходит по фазе. Вторая типичная причина — механические повреждения: трещины и сколы от перетянутых гаек шпилек, разбитые отверстия под оси коромысел, поводка после перегрева или последствия перескочившей цепи ГРМ, когда вал резко клинит. Осмотреть деталь стоит, если сверху двигателя слышен металлический стук, который не уходит после регулировки клапанных зазоров, если кулачки распредвала изнашиваются заметно быстрее обычного или в масле появляется алюминиевая стружка.

Установка

Перед сборкой постель и шейку распредвала промывают, продувают масляные каналы и проверяют, чтобы привалочная плоскость была ровной, без забоин. Вал укладывают в ложе с совмещением меток ГРМ, деталь надевают на шпильки головки и затягивают гайки равномерно, крест-накрест, в несколько проходов: перекос или чрезмерное усилие деформируют ложе и зажимают вал. После затяжки распредвал должен проворачиваться от руки без заеданий, с небольшим осевым перемещением. Затем ставят оси и коромысла, а клапанные зазоры выставляют заново на холодном двигателе — после замены опоры они почти всегда смещаются.

Позиция пригодится тем, кто перебирает голову GY6 50 самостоятельно. При капитальном ремонте механизма ГРМ постель разумно менять в комплексе с распредвалом, коромыслами и цепью, чтобы новые детали не прирабатывались к уже изношенной опоре.
