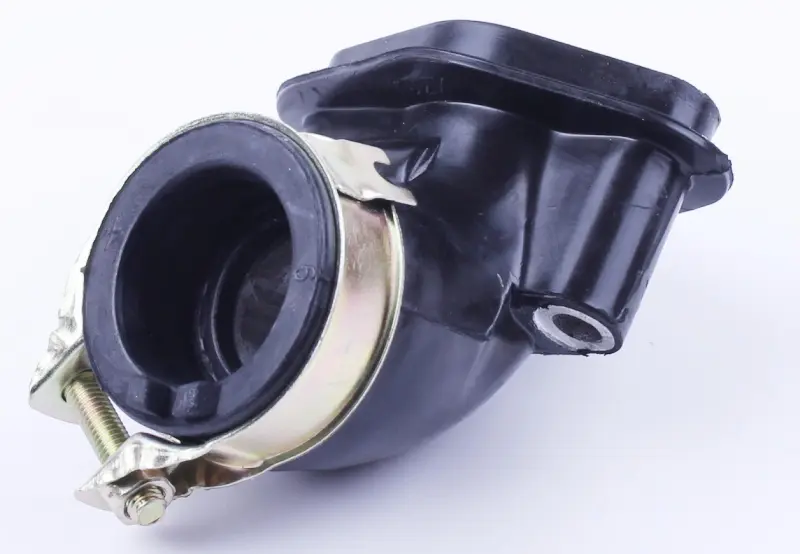

Патрубок карбюратора (впускной коллектор) 4T GY6 50 AMG

Патрубок карбюратора (впускной коллектор) 4T GY6 50 AMG

Соединяет карбюратор с головкой цилиндра четырёхтактного скутерного двигателя GY6 50 и проводит топливно-воздушную смесь к впускному клапану. Деталь постоянно работает в вибрации и при перепадах температуры, поэтому резина со временем дубеет, а на фланце и посадочном пояске появляются микротрещины — двигатель начинает брать лишний воздух мимо карбюратора. Новый патрубок возвращает мотору ровный холостой ход и внятную реакцию на ручку газа.

Конструкция

Изогнутый эластичный корпус с жёстким плоским фланцем со стороны головки цилиндра: фланец садится на две шпильки через прокладку. Противоположный конец выполнен цилиндрическим пояском под горловину карбюратора и обжимается металлическим червячным хомутом, который входит в комплект. На корпусе выведен штуцер вакуумного отбора — на него надевается трубка вакуумного топливного крана или мембранного топливного насоса.

Преимущества

• Эластичный корпус гасит вибрацию двигателя и компенсирует небольшой перекос карбюратора, поэтому стык дольше сохраняет герметичность.
• Металлический червячный хомут в комплекте даёт равномерный обжим по всему пояску: карбюратор не проворачивается и не тянет воздух по стыку.
• Жёсткий фланец под две шпильки ровно прижимает прокладку к головке цилиндра, что упрощает затяжку и снижает риск подсоса по впуску.
• Готовый штуцер вакуумного отбора позволяет подключить трубку топливного крана или насоса напрямую, без переходников и самодельных врезок.

Когда деталь пора менять

Впускной тракт проверяют вместе с чисткой карбюратора. Поводы поставить новый патрубок:

• плавающие или завышенные обороты холостого хода, которые не убираются регулировкой винта качества смеси;
• двигатель глохнет при сбросе газа либо удерживает повышенные обороты после отпускания ручки;
• затвердевшая резина, трещины и надрывы на изгибе и по посадочному пояску;
• обороты меняются, если брызнуть очистителем на стык патрубка с головкой или карбюратором;
• сорванная посадка или повреждённый штуцер после неаккуратного снятия карбюратора.

Подбор и установка

Патрубок рассчитан на четырёхтактные китайские двигатели семейства GY6 50 (139QMB/QMA), которыми комплектуется большинство скутеров объёмом 50 см³. Перед покупкой снимите старую деталь и сверьте три размера: межцентровое расстояние крепёжных отверстий фланца (для GY6 50 это 45 мм под шпильки М6), диаметр входного канала со стороны головки цилиндра (около 18 мм) и посадочный диаметр под горловину карбюратора (около 27 мм). Отдельно сравните направление изгиба и положение штуцера вакуумной трубки: на разных рамах карбюратор становится под своим углом, и деталь с другим разворотом канала поставить корректно не получится.

Меняют коллектор на холодном двигателе: снимают карбюратор и воздушный фильтр, откручивают гайки шпилек, зачищают привалочную плоскость головки от остатков старой прокладки. Новую прокладку ставят обязательно, гайки затягивают равномерно крест-накрест и без перетяжки, чтобы не смять фланец. Затем карбюратор насаживают на поясок до упора и обжимают хомутом, а на штуцер надевают вакуумную трубку и фиксируют её. После сборки двигатель заводят и настраивают холостой ход: если обороты держатся стабильно и не реагируют на обрызгивание стыков очистителем, впуск собран герметично.
