Крышка головки цилиндра правая Delta AMG

Правая крышка головки цилиндра Delta AMG закрывает боковую часть головки двигателя и вместе с уплотнением обеспечивает герметичность соединения. Она защищает внутреннюю полость от попадания пыли и грязи и удерживает масло внутри. При повреждении крышки замена позволяет восстановить закрытие головки без замены всей головки цилиндра, если её ответная поверхность и крепления исправны.

Конструкция и причины замены

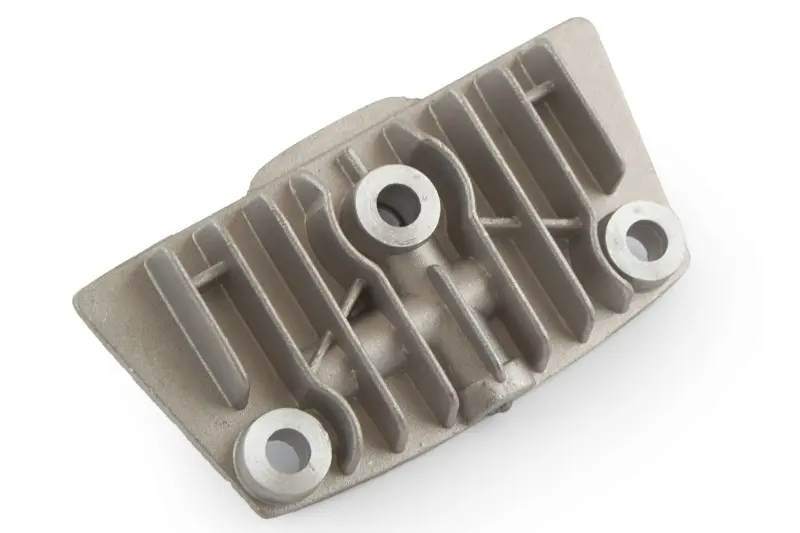

Крышка имеет вытянутый контур, наружные рёбра и три крепёжных отверстия с приподнятыми площадками вокруг них. Рёбра увеличивают наружную поверхность для отвода тепла и придают корпусу жёсткость. Расположение отверстий и форма края определяют, как деталь встанет на головку: совпадения общего размера недостаточно, чтобы обеспечить правильное прилегание.

Поводом для замены служат трещины, сколы по краю, повреждение площадок крепления или деформация привалочной поверхности. Такие дефекты могут появиться после удара, перекоса при затяжке или чрезмерного усилия на крепеже. Масляный след вдоль стыка требует проверки: причиной бывает как повреждённая крышка, так и изношенное уплотнение. Если корпус цел и плоскость прилегания не нарушена, сначала проверяют состояние уплотнения и крепежа.

Как подобрать крышку

Ориентируйтесь на правую сторону установки и сравнивайте деталь со снятой крышкой. Сверьте наружный контур, расположение всех трёх отверстий, расстояния между их центрами и высоту крепёжных площадок. Отдельно проверьте внутреннюю форму и глубину крышки: после установки она не должна касаться расположенных под ней деталей. Наружное сходство само по себе не подтверждает совпадение посадки.

Сопоставьте ширину и форму уплотняемой кромки, а также способ уплотнения соединения на вашем двигателе. Уплотнение должно соответствовать контуру стыка и не перекрывать предусмотренные отверстия. При выборе крепежа учитывайте длину и резьбу штатных винтов или болтов: слишком длинный крепёж может упереться в дно отверстия, а слишком короткий — не обеспечить достаточного зацепления резьбы.

Установка и проверка

Замену выполняют на остывшем двигателе. До снятия очищают крышку и участок вокруг неё, чтобы грязь не попала внутрь головки. Крепёж ослабляют постепенно, затем снимают крышку без ударов и без поддевания инструментом, способным повредить плоскость стыка. Остатки старого уплотнения удаляют аккуратно, защищая открытую полость от мусора.

Одновременно осматривают ответную поверхность головки, резьбовые отверстия, крепёж и уплотнение. Повреждённые винты или болты заменяют, сорванную резьбу восстанавливают до сборки. Уплотнение со следами разрыва, затвердевания или остаточной деформации повторно не используют. Герметик применяют только там, где это предусмотрено конструкцией соединения, без излишков внутри головки.

Крышку устанавливают без усилия и сначала наживляют весь крепёж вручную. Затягивают постепенно и равномерно, соблюдая момент по руководству двигателя. Попытка притянуть неподходящую крышку болтами может вызвать трещину, перекос и течь масла. После сборки очищают стык, запускают двигатель и проверяют герметичность; появившийся масляный след — повод проверить посадку и уплотнение, а не сильнее затягивать крепёж.
