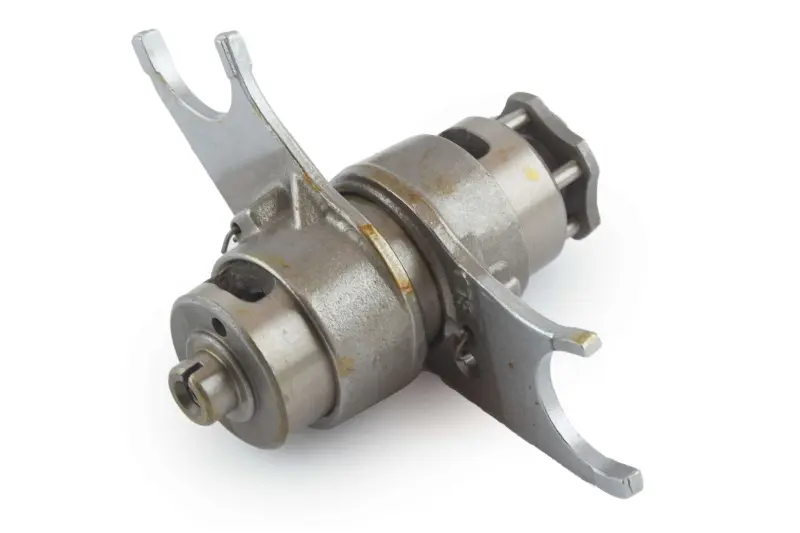

Вал переключения передач копирный Delta с вилочками AMG

Копирный вал переключения передач Delta с вилочками AMG предназначен для механизма выбора передач в коробке. При переключении вал поворачивается, а его направляющие дорожки задают перемещение вилочек. Вилочки сдвигают подвижные детали коробки в положение, нужное для включения выбранной передачи. От согласованной работы этих деталей зависит полнота зацепления и чёткость переключения.

Устройство и причины замены

Вал имеет цилиндрическую копирную часть; вместе с ним предусмотрены вилочки с открытыми захватами. Они охватывают соответствующие подвижные детали коробки и передают им движение от копирного механизма. При подборе имеют значение не только общий вид вала, но и профиль дорожек, расположение вилочек и форма их рабочих концов: эти особенности определяют ход механизма.

Поводом для проверки служат затруднённое включение, неполное переключение, появление промежуточного положения вместо передачи или её самопроизвольное выключение под нагрузкой. Такие симптомы могут быть связаны также с фиксатором и деталями зацепления коробки, поэтому вал оценивают после осмотра механизма. На снятых деталях ищут задиры и выработку дорожек, повреждения направляющих участков вилочек, истончение их рабочих поверхностей и следы изгиба.

Что сверить при подборе

Сравнивайте деталь со снятым копирным валом и вилочками именно вашей коробки. Проверьте общую длину, диаметры опорных участков, форму обоих торцов, расположение канавок и элементов фиксации. Отдельно сопоставьте профиль копирных дорожек, вылет вилочек, ширину их захватов и толщину рабочих концов. Одного совпадения названия модели недостаточно, если конструкция снятого механизма отличается.

Вилочка должна соответствовать пазу детали, которую она перемещает, а её направляющая часть — дорожке вала. Ошибка в геометрии способна ограничить ход, вызвать перекос или оставить передачу включённой не полностью. Подгонять захваты изгибанием или стачивать их для устранения тугого хода нельзя: так меняется положение деталей и ускоряется износ поверхностей, работающих в контакте.

Особенности установки

Замена требует доступа к внутреннему механизму коробки; порядок разборки выбирают по конструкции двигателя. До извлечения вала отмечают положение вилочек, шайб и стопорных деталей, чтобы сохранить правильную последовательность сборки. Посадочные места очищают, а контактные поверхности смазывают маслом, предусмотренным для этой коробки. Вилочки устанавливают в соответствующие пазы и дорожки без перекоса и усилия.

Одновременно осматривают опоры вала, механизм фиксации передач, стопорные элементы и пазы деталей, с которыми работают вилочки. Повреждённые сопряжённые поверхности могут быстро испортить новую деталь, поэтому причину заедания или выработки устраняют при сборке. Уплотнения и прокладки, нарушенные при разборке, заменяют по состоянию и требованиям ремонта.

До окончательного закрытия корпуса проверяют последовательное включение передач и нейтрали, проворачивая валы коробки вручную. Механизм должен проходить положения без заклинивания, а вилочки — перемещаться по своим дорожкам. Если ход ограничен, проверяют их ориентацию и расположение шайб, не пытаясь продавить механизм рычагом. Такая проверка помогает обнаружить ошибку сборки до запуска двигателя.
